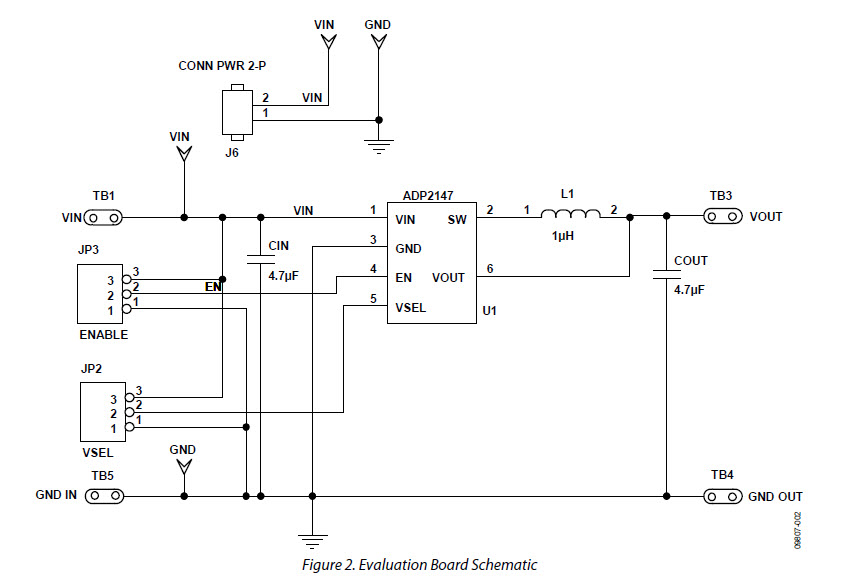

ADP2147CB-110EVALZ 800 mA、3 MHz 降壓穩壓器評估板

使用 Analog Devices 的 ADP2147ACBZ-110-R7 的參考設計

設計簡介

適用于 800 mA、3 MHz 降壓穩壓器的 ADP2147CB-110EVALZ 評估板。 ADP2147 是一款高效率、低靜態電流、同步降壓直流至直流轉換器。降壓調節器根據負載電流水平自動切換工作模式。在較高輸出負載時，降壓穩壓器以 PWM 模式運行

說明

ADP2147CB-110EVALZ Evaluation Board for the 800 mA, 3 MHz Buck Regulator. The ADP2147 is a high efficiency, low quiescent current, synchronous, step-down, DC to DC converter. The buck regulator automatically switches operating modes, depending on the load current level. At higher output loads, the buck regulator operates in PWM mode

主要特色

Conversion Type

DC to DC
Input Voltage

2.3 to 5.5 V
Output Current

0.8 A
Topology

Buck

參考設計下載

ADP2147ACBZ-110-R7 CAD/Foot Print

相關文檔

ug-270

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP2147ACBZ-110-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.3V to 5.5V Synchronous Step Down Single-Out 0.8V to 3.3V 0.8A 6-Pin WLCSP T/R	點擊下載
