LTC4355 和 LTC4354 在 -48V、5A 雙饋電應用中組合輸入和返回

使用 Analog Devices 的 LTC4354 的參考設計

設計簡介

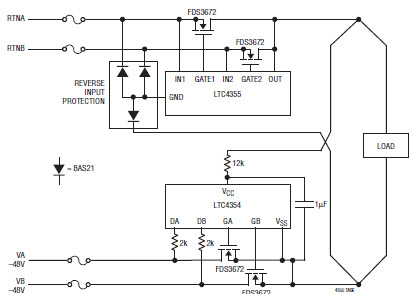

LTC4355 和 LTC4354 在 -48V、5A 雙饋電應用中組合輸入和返回。該解決方案將功耗從使用肖特基二極管的 6W 降低到使用 MOSFET 的 1.1W

說明

LTC4355 and LTC4354 Combining the Inputs and Returns In a -48V, 5A Dual Feed Application. This Solution Reduces the Power Dissipation from 6W Using Schottky Diodes to just 1.1W With MOSFETs

相關文檔

dn444f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC4355HMS#TRPBF	OR Controllers	OR Controller N-Channel Dual Automotive 16-Pin MSOP T/R	點擊下載
LTC4355IS#PBF	OR Controllers	OR Controller N-Channel Dual Automotive 16-Pin SOIC N Tube	點擊下載
LTC4355IDE#TRPBF	OR Controllers	OR Controller N-Channel Dual Automotive 14-Pin DFN EP T/R	點擊下載
LTC4355CS#PBF	OR Controllers	OR Controller N-Channel Dual Automotive 16-Pin SOIC N Tube	點擊下載
LTC4355CMS#TRPBF	OR Controllers	OR Controller N-Channel Dual Automotive 16-Pin MSOP T/R	點擊下載
LTC4355IMS#PBF	OR Controllers	OR Controller N-Channel Dual Automotive 16-Pin MSOP Tube	點擊下載
LTC4355CDE#TRPBF	OR Controllers	OR Controller N-Channel Dual Automotive 14-Pin DFN EP T/R	點擊下載
LTC4355IDE#PBF	OR Controllers	OR Controller N-Channel Dual Automotive 14-Pin DFN EP Tube	點擊下載
LTC4355CMS#PBF	OR Controllers	OR Controller N-Channel Dual Automotive 16-Pin MSOP Tube	點擊下載
LTC4355IS#TRPBF	OR Controllers	OR Controller N-Channel Dual Automotive 16-Pin SOIC N T/R	點擊下載
LTC4355CDE#PBF	OR Controllers	OR Controller N-Channel Dual Automotive 14-Pin DFN EP Tube	點擊下載
LTC4355HMS#PBF	OR Controllers	OR Controller N-Channel Dual Automotive 16-Pin MSOP Tube	點擊下載
