LT3508EUF，具有輸出排序功能的小型雙路降壓 1.8V 和 3.3V 原理圖

使用 Analog Devices 的 LT3508EUF 的參考設計

設計簡介

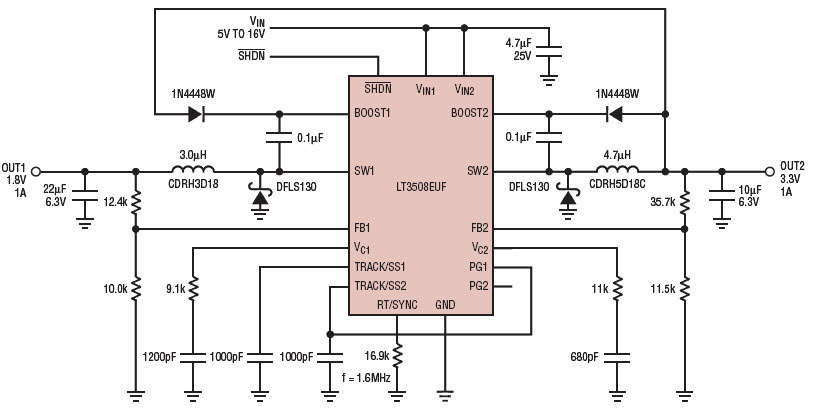

電路顯示了具有輸出排序功能的小型雙路降壓 1.8V 和 3.3V LT3508 原理圖

Circuit shows LT3508, Small dual step-down 1.8V and 3.3V schematic with output sequencing

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3508EUF#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.7V to 36V Synchronous Step Down Dual-Out 0.8V to 35.28V 1.4A/1.4A Automotive 24-Pin QFN EP T/R	點擊下載
LT3508EUF#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.7V to 36V Synchronous Step Down Dual-Out 0.8V to 35.28V 1.4A/1.4A Automotive 24-Pin QFN EP Tube	點擊下載
