ADP2102-0.8-EVALZ 用于降壓型 DC 至 DC 轉換器解決方案的評估板

使用 Analog Devices 的 LTC3532EDD 的參考設計

設計簡介

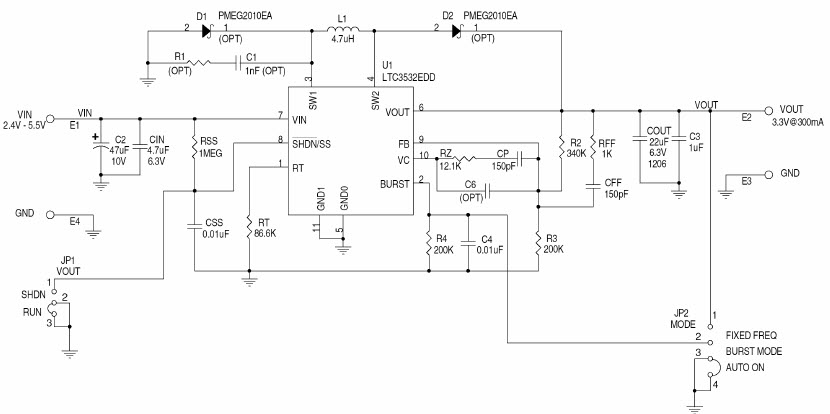

演示電路 DC921A 是一款基于 LTC3532 單片降壓-升壓型穩壓器的微功率同步降壓-升壓轉換器。 DC921的輸入電壓范圍為2.4V至5.5V，輸出為3.3V@300mA

說明

Demonstration circuit DC921A is a Micro-power synchronous buck-boost converter based on the LTC3532 monolithic buck-boost regulator. The DC921 has an input voltage range of 2.4 V to 5.5V and an output of 3.3V@300mA

主要特色

Conversion Type

DC to DC
Input Voltage

2.4 to 5.5 V
Output Voltage

3.3 V
Output Current

0.3 A
Topology

Buck Boost

參考設計下載

相關文檔

dc921a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3532EDD#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.4V to 5.5V Synchronous Non-Inverting/Inverting/Step Up/Step Down Single-Out 2.4V to 5.25V 0.5A 10-Pin DFN EP T/R	點擊下載
LTC3532EDD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.4V to 5.5V Synchronous Non-Inverting/Inverting/Step Up/Step Down Single-Out 2.4V to 5.25V 0.5A 10-Pin DFN EP Tube	點擊下載
