LT3464、具有集成肖特基二極管的微功率 SOT-23 升壓

使用 Analog Devices 的 LT3464 的參考設計

設計簡介

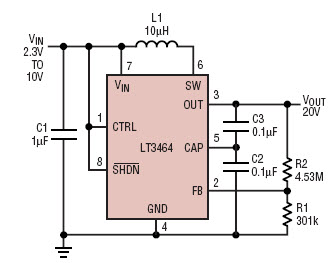

電路展示了 LT3464，具有集成肖特基二極管的微功率 SOT-23 升壓電路，可提供輸出斷開和短路保護

說明

Circuit shows LT3464, Micro-power SOT-23 Boost with Integrated Schottky Diode Provides Output Disconnect and Short Circuit Protection

主要特色

Conversion Type

DC to DC
Input Voltage

2.3 to 10 V
Output Voltage

20 V
Topology

Boost
