LT1952EGN-1 演示板、48V 至 3.3V、40A 隔離式四分之一磚電信 DC/DC 轉換器

使用 Analog Devices 的 LT1952EGN-1 的參考設計

設計簡介

演示電路 DC830A 是一款隔離式輸入至高電流輸出的磚形封裝轉換器，采用 LT1952 開關控制器。 DC830 將隔離式 36V 至 75V 輸入轉換為 3.3V 輸出，并提供超過 40A 的輸出電流

說明

Demonstration circuit DC830A is an isolated input to high current output Brick footprint converter featuring the LT1952 switching controller. The DC830 converts isolated 36V to 75V input to 3.3V output and provides over 40A of output current

主要特色

Conversion Type

DC to DC
Input Voltage

36 to 75 V
Output Voltage

3.3 V
Output Current

40 A
Efficiency

92 %
Topology

Forward

參考設計下載

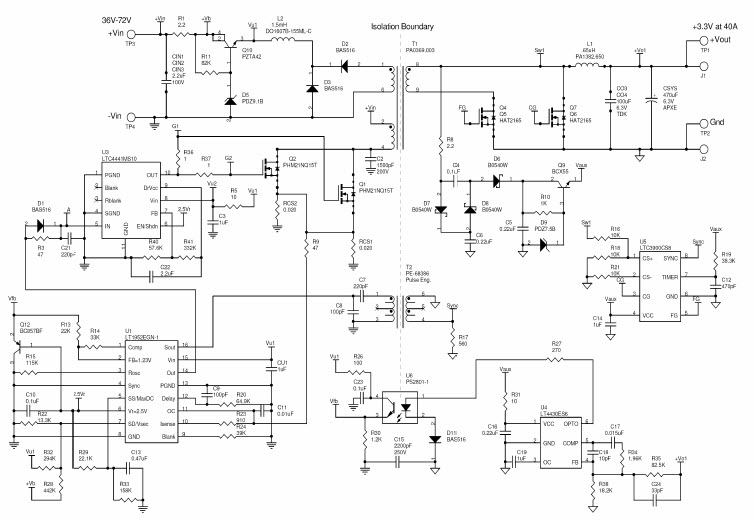

Schematic

相關文檔

dc830a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC4440ES6-5#TR	Gate and Power Drivers	Driver 1.1A 1-OUT High Side Full Brdg/Half Brdg Non-Inv 6-Pin TSOT-23 T/R	點擊下載
LTC4441MPMSE#TR	Gate and Power Drivers	Driver 6A 1-OUT Non-Inv 10-Pin MSOP EP T/R	點擊下載
LTC3900ES8#TRPBF	Gate and Power Drivers	Driver 2A 2-OUT Inv/Non-Inv Automotive 8-Pin SOIC N T/R	點擊下載
LTC3900ES8#TR	Gate and Power Drivers	Driver 2A 2-OUT Inv/Non-Inv Automotive 8-Pin SOIC N T/R	點擊下載
LTC4440ES6-5#TRPBF	Gate and Power Drivers	Driver 1.1A 1-OUT High Side Full Brdg/Half Brdg Non-Inv 6-Pin TSOT-23 T/R	點擊下載
LTC4441MPMSE	Gate and Power Drivers	Driver 6A 1-OUT Non-Inv 10-Pin MSOP EP Tube	點擊下載
LTC3900ES8	Gate and Power Drivers	Driver 2A 2-OUT Inv/Non-Inv Automotive 8-Pin SOIC N	點擊下載
LTC4440ES6-5#TRMPBF	Gate and Power Drivers	Driver 1.1A 1-OUT High Side Full Brdg/Half Brdg Non-Inv 6-Pin TSOT-23 T/R	點擊下載
LTC4440ES6-5#PBF	Gate and Power Drivers	Driver 1.1A 1-OUT High Side Full Brdg/Half Brdg Non-Inv 6-Pin TSOT-23	點擊下載
LTC4441MPMSE#TRPBF	Gate and Power Drivers	Driver 6A 1-OUT Non-Inv 10-Pin MSOP EP T/R	點擊下載
LT4430ES6#TRM	Specialized Power ICs and Modules	Secondary Side Optocoupler Driver Automotive 6-Pin TSOT-23 T/R	點擊下載
LT4430ES6	Specialized Power ICs and Modules	Secondary Side Optocoupler Driver Automotive 6-Pin TSOT-23	點擊下載
