newrudeman 發布

LTC3838EFE 演示板，具有 R Sense 4.5V VIN 26V，VOUT1 = 1.2V @ 15A，VOUT2 = 1.5V @ 15A

使用 Analog Devices 的 LTC3838EFE 的參考設計

設計簡介

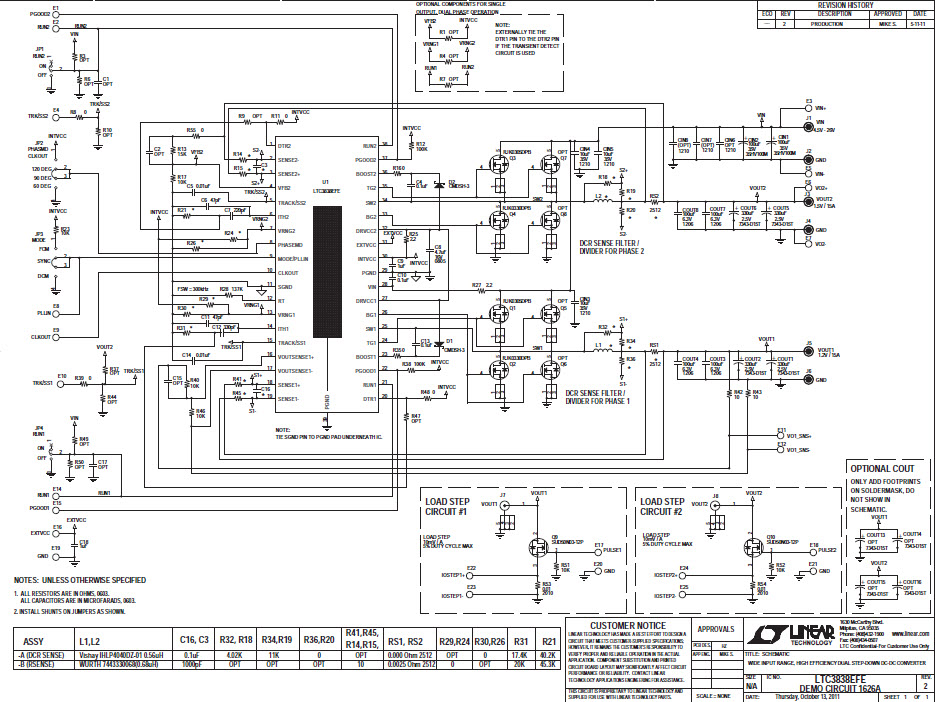

演示電路 DC1626A-B 是雙輸出 1.5V/15A 和 1.2V/15A 同步降壓轉換器，在 4.5V 至 26V 的輸入電壓范圍內以 300kHz 的開關頻率運行

說明

Demonstration circuit DC1626A-B is dual output 1.5V/15A and 1.2V/15A synchronous buck converter operating with a switching frequency of 300kHz over an input voltage range of 4.5V to 26V

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 26 V
Output Voltage

1.2|1.5 V
Output Current

0 to 15@1.2V|0 to 15@1.5V A
Efficiency

90.2 %
Topology

Buck

參考設計下載

相關文檔

dc1626afa

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3838EFE#TRPBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 2000kHz 38-Pin TSSOP EP T/R	點擊下載
LTC3838EFE#PBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 2000kHz 38-Pin TSSOP EP Tube	點擊下載
