低 IQ、隔離式轉換器（5V 至 15V）

使用 Analog Devices 的 LT1013 的參考設計

設計簡介

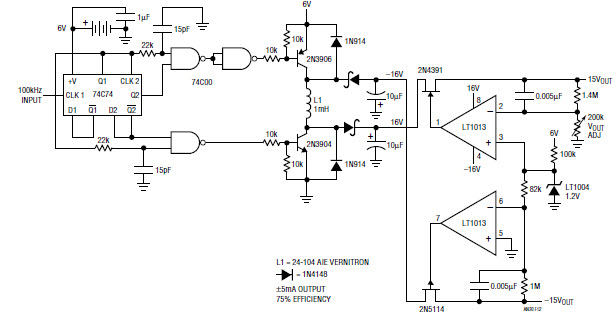

電路顯示電源使用單電感器、雙極性穩壓器從 6V 輸入電壓提供 -15V 和 15V 輸出電壓

說明

Circuit shows Power Supply Using Single Inductor, Dual Polarity Regulator to Provide -15V and 15V Output Voltages From 6V Input Voltage

主要特色

Conversion Type

DC to DC
Input Voltage

6 V
Output Voltage

-15|15 V
Efficiency

75 %
Topology

Boost

相關文檔

an30fa

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1004IZ-1.2#PBF	Voltage References	V-Ref Precision 1.235V 20mA 3-Pin TO-92 Tray	點擊下載
LT1004IS8-1.2	Voltage References	V-Ref Precision 1.235V 20mA 8-Pin SOIC N	點擊下載
LT1004CS8-1.2#TR	Voltage References	V-Ref Precision 1.235V 20mA 8-Pin SOIC N T/R	點擊下載
LT1004CS8-2.5#TR	Voltage References	V-Ref Precision 2.5V 20mA 8-Pin SOIC N T/R	點擊下載
LT1004IS8-1.2#TR	Voltage References	V-Ref Precision 1.235V 20mA 8-Pin SOIC N T/R	點擊下載
LT1004IS8-2.5#TR	Voltage References	V-Ref Precision 2.5V 20mA 8-Pin SOIC N T/R	點擊下載
LT1004IZ-2.5#PBF	Voltage References	V-Ref Precision 2.5V 20mA 3-Pin TO-92 Tray	點擊下載
LT1004CZ-1.2#PBF	Voltage References	V-Ref Precision 1.235V 20mA 3-Pin TO-92 Tray	點擊下載
LT1004CS8-2.5	Voltage References	V-Ref Precision 2.5V 20mA 8-Pin SOIC N	點擊下載
LT1004CS8-2.5#TRPBF	Voltage References	V-Ref Precision 2.5V 20mA 8-Pin SOIC N T/R	點擊下載
LT1004IS8-1.2#TRPBF	Voltage References	V-Ref Precision 1.235V 20mA 8-Pin SOIC N T/R	點擊下載
LT1004IS8-2.5#TRPBF	Voltage References	V-Ref Precision 2.5V 20mA 8-Pin SOIC N T/R	點擊下載
