通過仔細的 IF 信號鏈設計最大限度地提高 16 位、105Msps ADC 的性能

使用 Analog Devices 的 LTC2274CUJ 的參考設計

設計簡介

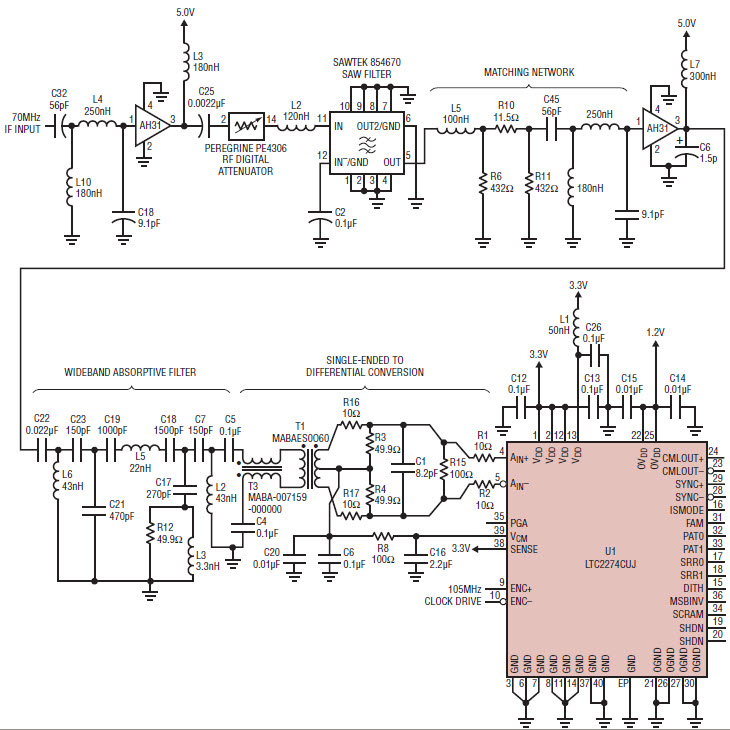

電路詳細介紹了針對驅動 LTC2274 的 70MHz 中心頻率和 20MHz 帶寬而優化的信號鏈。詳細顯示了 ADC 周圍的最終濾波器和電路。可以更改鏈的早期階段以適應目標應用程序

說明

Circuit details a signal chain optimized for a 70MHz center frequency and a 20MHz bandwidth driving the LTC2274. The final filter and circuitry around the ADC are shown in detail. The earlier stages of the chain can be changed to suit a target application

主要特色

Signal Conditioning Type

Conversion
Input Voltage

1.2|3.3
ADC Type

16-Bit,105 MSPS ADC

相關文檔

ltmag-v19n4-14-ltc2274-clarencemayott

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC2274CUJ#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 105Msps 16-bit Serial 40-Pin QFN EP Tube	點擊下載
LTC2274CUJ#TRPBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 105Msps 16-bit Serial 40-Pin QFN EP T/R	點擊下載
