微型 12 位 ADC 通過 3 線串行接口提供 2.2Msps

使用 Analog Devices 的 LTC1520 的參考設計

設計簡介

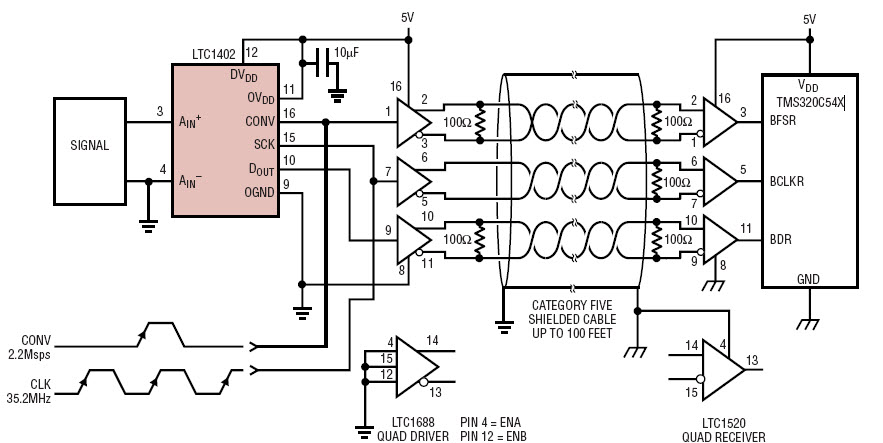

微型 12 位 ADC 使用 LTC1402 通過 3 線串行接口提供 2.2Msps，3 線串行端口使用 LTC1688/LTC1519 四驅動器/接收器對在 100 英尺的 5 類雙絞線上發送數據

說明

Tiny 12-Bit ADC Delivers 2.2Msps through 3-Wire Serial Interface using LTC1402, 3-wire serial port sends data over 100 feet of category 5 twisted pair with LTC1688/LTC1519 quad driver/receiver pairs

主要特色

Interface Standards

RS-485
Supply Voltage

Single(5) V
Functions

Line Driver/Receiver

相關文檔

ltc1402_0200_mag
