用于儀表的 12 位 ADC、14 位 DAC 數據采集系統

使用 Analog Devices 的 AD7476 的參考設計

設計簡介

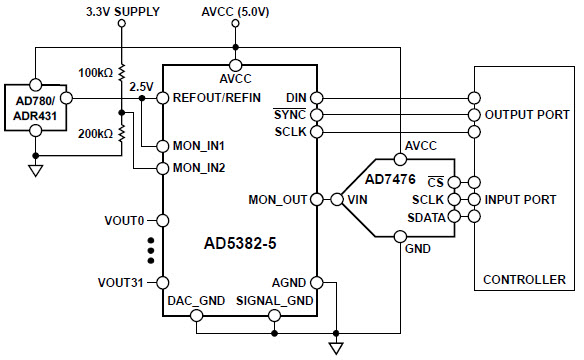

高效通道監控電路使用 32 通道、14 位 DAC 和 1 MSPS、12 位 ADC

說明

Efficient Channel Monitoring Circuit Uses 32-Channel, 14-Bit DAC and 1 MSPS, 12-Bit ADC

主要特色

ADC Resolution

12 Bit
DAC Resolution

14 Bit
DAC Number of Channels

32

參考設計下載

相關文檔

854an-1226

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AD780BRZ-REEL7	Voltage References	V-Ref Programmable 2.5V/3V 10mA 8-Pin SOIC N T/R	點擊下載
AD780CRZ-REEL7	Voltage References	V-Ref Programmable 2.5V/3V 10mA 8-Pin SOIC N T/R	點擊下載
AD780BNZ	Voltage References	V-Ref Programmable 2.5V/3V 10mA 8-Pin PDIP N Tube	點擊下載
AD780BRZ	Voltage References	V-Ref Programmable 2.5V/3V 10mA 8-Pin SOIC N Tube	點擊下載
AD5382BSTZ-5	Digital to Analog Converters - DACs	DAC 32-CH Resistor-String 14-bit 100-Pin LQFP Tray	點擊下載
AD780BRZ-REEL	Voltage References	V-Ref Programmable 2.5V/3V 10mA 8-Pin SOIC N T/R	點擊下載
AD780CRZ	Voltage References	V-Ref Programmable 2.5V/3V 10mA 8-Pin SOIC N Tube	點擊下載
AD7476ART-REEL	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 1Msps 12-bit Serial 6-Pin SOT-23 T/R	點擊下載
AD7476SRTZ-REEL7	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 600ksps 12-bit Serial 6-Pin SOT-23 T/R	點擊下載
AD7476AYKSZ-REEL7	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 1Msps 12-bit Serial 6-Pin SC-70 T/R	點擊下載
AD7476ABRMZ-REEL	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 1Msps 12-bit Serial 8-Pin MSOP T/R	點擊下載
AD7476AYRMZ	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 1Msps 12-bit Serial 8-Pin MSOP Tube	點擊下載
