4 x NTSC 副載波電壓可調晶體振蕩器，采用 LT1394、超高速、單電源比較器

使用 Analog Devices 的 LT1394 的參考設計

設計簡介

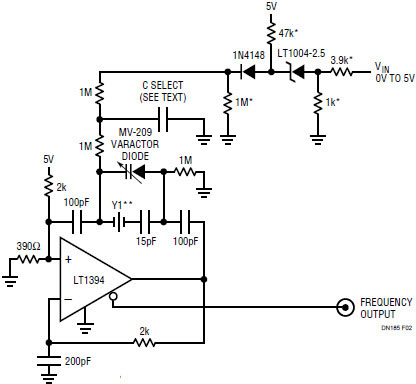

4 x NTSC 副載波電壓可調晶體振蕩器，采用超高速、單電源比較器 LT1394。調諧范圍和帶寬適應各種鎖相環

說明

4 x NTSC Subcarrier Voltage-Tunable Crystal Oscillator Using LT1394, Ultrahigh speed, single supply comparator. Tuning Range and Bandwidth Accommodate a Variety of Phase Locked Loops

主要特色

Output Frequency

14318.18 KHz

相關文檔

751downloaddocument

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1394CMS8#TRPBF	Comparators	Comparator Single ±6V/12V 8-Pin MSOP T/R	點擊下載
LT1394IS8#TR	Comparators	Comparator Single ±6V/12V 8-Pin SOIC N T/R	點擊下載
LT1394CS8#TR	Comparators	Comparator Single ±6V/12V 8-Pin SOIC N T/R	點擊下載
LT1394IS8#PBF	Comparators	Comparator Single ±6V/12V 8-Pin SOIC N Tube	點擊下載
LT1394CS8#PBF	Comparators	Comparator Single ±6V/12V 8-Pin SOIC N Tube	點擊下載
LT1394CMS8	Comparators	Comparator Single ±6V/12V 8-Pin MSOP	點擊下載
LT1394IS8	Comparators	Comparator Single ±6V/12V 8-Pin SOIC N	點擊下載
LT1394CS8#TRPBF	Comparators	Comparator Single ±6V/12V 8-Pin SOIC N T/R	點擊下載
LT1394CMS8#PBF	Comparators	Comparator Single ±6V/12V 8-Pin MSOP Tube	點擊下載
LT1394IS8#TRPBF	Comparators	Comparator Single ±6V/12V 8-Pin SOIC N T/R	點擊下載
LT1394CS8	Comparators	Comparator Single ±6V/12V 8-Pin SOIC N	點擊下載
