LTC1876 設計在 15A 和 15A 時將 3.3V 轉換為 2.5V 和 1.8V

使用 Analog Devices 的 LTC1876 的參考設計

設計簡介

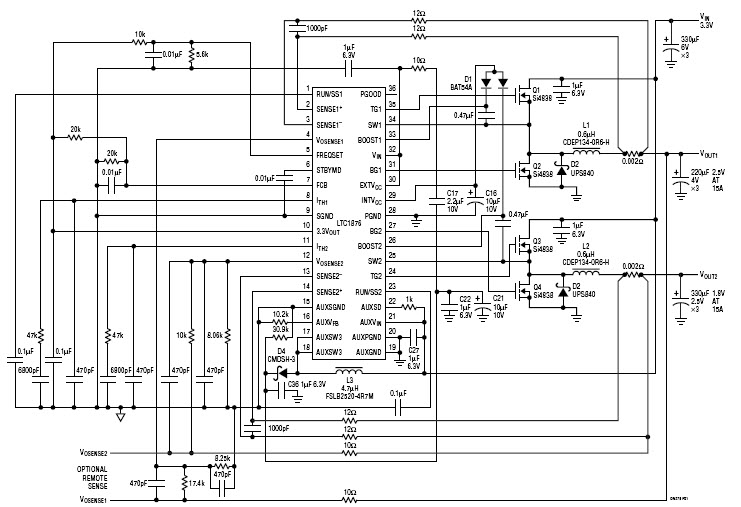

電路展示了一種從 3.3V 輸入提供 2.5V/15A 和 1.8V/15A 的設計。由于 LTC1876 為 MOSFET 柵極驅動提供 5V 偏置，因此可使用極低 RDS(ON) MOSFET Si4838（典型值 2.4mW）來實現高效率

Circuit shows a design that provides 2.5V/15A and 1.8V/15A from a 3.3V input. Because the LTC1876 provides a 5V bias for MOSFET gate drive, a very low RDS(ON) MOSFET Si4838 (2.4mW typical) can be used to achieve high efficiency

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1876EG#PBF	DC to DC Controllers	DC/DC Cntrlr Triple-OUT Step Down 360kHz Automotive 36-Pin SSOP Tube	點擊下載
LTC1876EG#TRPBF	DC to DC Controllers	DC/DC Cntrlr Triple-OUT Step Down 360kHz Automotive 36-Pin SSOP T/R	點擊下載
LTC1876EG	DC to DC Controllers	DC/DC Cntrlr Triple-OUT Step Down 360kHz Automotive 36-Pin SSOP	點擊下載
