LTC4280 演示板，熱插拔控制器。帶 ADC 和 I2C，3 個 GPIO

使用 Analog Devices 的 LTC4280IUFD 的參考設計

設計簡介

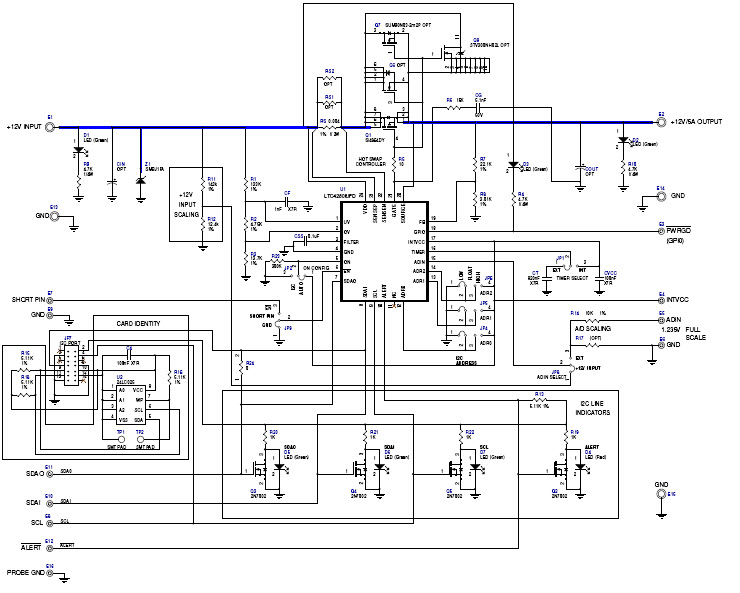

演示電路 DC1704A4A 是一個 12V 軌電路，采用具有 I2C 兼容監控功能的熱插拔控制器 LTC4280。板上包含輸入鉗位、用于 UV、OV 和 PWRGD 比較器的輸入和輸出分壓器、用于指示各種電壓存在的 LED 以及用于關鍵信號的轉塔端子，以便于在工作系統中進行評估

說明

Demonstration circuit DC1704A4A is a 12V rail circuit using the LTC4280, Hot-Swap Controller with I2C Compatible Monitoring. Included on a board is an input clamp, input and output voltage dividers for UV, OV, and PWRGD comparators, LEDs to indicate the presence of various voltages and turret terminals for critical signals to facilitate evaluation in a working system

主要特色

Input Voltage

2.9 to 15 V
Output Voltage

12 V
Output Current

5 A

參考設計下載

DC1704A Design Files

相關文檔

dc1704a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC4280IUFD#TRPBF	Hot Swap Controllers	Hot Swap Controller 1-CH 15V N-Channel Positive Low Voltage 24-Pin QFN EP T/R	點擊下載
LTC4280IUFD#PBF	Hot Swap Controllers	Hot Swap Controller 1-CH 15V N-Channel Positive Low Voltage 24-Pin QFN EP Tube	點擊下載
