用于通信/電信的 9-LED 背光 LED 驅動器

使用 Analog Devices 的 LTC3219 的參考設計

設計簡介

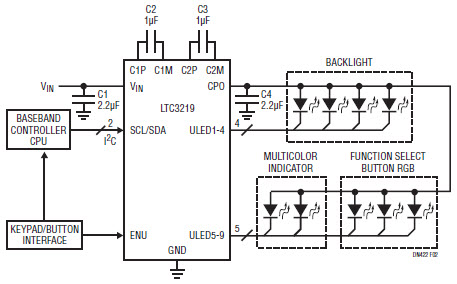

翻蓋手機照明電路，具有四個用于鍵盤背光的白色 LED、一個多色指示燈和一個由 RGB LED 照明的功能選擇按鈕

說明

Flip Cell Phone Lighting Circuit With Four White LEDs for Backlighting the Keypad, a Multicolor Indicator, and a Function Select Button Illuminated by an RGB LED

主要特色

Input Voltage

2.9 to 5.5 V
Output Current

0.25 A
Number of Derived Elements

9

相關文檔

dn422f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3219EUD#TRPBF	LED Drivers	LED Driver 9 Segment 2100uA Supply Current 20-Pin QFN EP T/R	點擊下載
LTC3219EUD#PBF	LED Drivers	LED Driver 9 Segment 2100uA Supply Current 20-Pin QFN EP Tube	點擊下載
