LTC3446，一個 IC 從一個鋰離子電池產生三個低于 2V 的電源軌

使用 Analog Devices 的 LTC3446 的參考設計

設計簡介

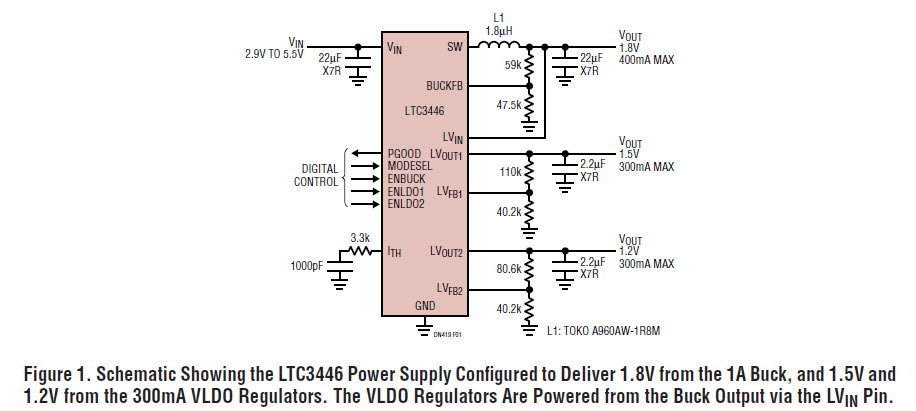

電路顯示 LTC3446 將一個 1A 同步降壓穩壓器與兩個 300mA 極低壓差 (VLDOTM) 線性穩壓器相結合，可從單個輸入電壓 2.7 至 5.5 提供多達三個降壓輸出電壓，輸出電壓范圍可擴展至 0.4V，適用于VLDO 穩壓器和 0.8V 降壓轉換器

說明

Circuit shows LTC3446 combines a 1A synchronous buck regulator with two 300mA very low dropout (VLDOTM) linear regulators to provide up to three stepped-down output voltages from a single input voltage 2.7 to 5.5, the output voltage range extends down to 0.4V for the VLDO regulators and 0.8V for the buck converter

主要特色

Conversion Type

DC to DC
Input Voltage

2.9 to 5.5 V
Output Voltage

1.2|1.5|1.8 V
Output Current

0.3@1.2V|0.3@1.5V|0.4@1.8V A
Efficiency

90 %
Topology

Buck

相關文檔

dn419f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3446EDE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.7V to 5.5V Synchronous Step Down Triple-Out 0.8V to 5.5V 0.3A Automotive 14-Pin DFN EP Tube	點擊下載
LTC3446IDE#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.7V to 5.5V Synchronous Step Down Triple-Out 0.8V to 5.5V 0.3A Automotive 14-Pin DFN EP T/R	點擊下載
LTC3446EDE#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.7V to 5.5V Synchronous Step Down Triple-Out 0.8V to 5.5V 0.3A Automotive 14-Pin DFN EP T/R	點擊下載
LTC3446IDE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.7V to 5.5V Synchronous Step Down Triple-Out 0.8V to 5.5V 0.3A Automotive 14-Pin DFN EP Tube	點擊下載
