LTC2260-12 演示板，12 位 105Msps ADC，CMOS 輸出，5-170MHz

使用 Analog Devices 的 LTC3216EDE 的參考設計

設計簡介

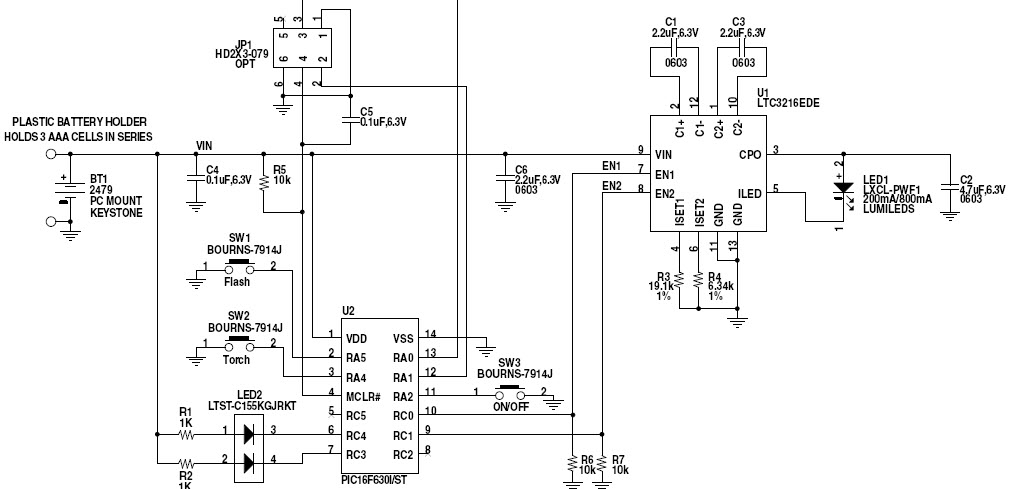

DC805A 演示電路是一款低噪聲大電流 LED 充電泵，采用 LTC3216 和 LXCL-PWF1 Lumi LED、Luxeon Flash。該板針對 800mA/300ms LED 閃光電流或 200mA 恒定 LED 手電筒電流進行了優化，采用單節鋰離子電池輸入電壓范圍為 2.9V 至 4.4V 或三節串聯 AAA 電池

說明

DC805A, Demonstration circuit is a low noise high current LED charge pump featuring the LTC3216 and the LXCL-PWF1 Lumi LEDs, Luxeon Flash. The board is optimized for 800mA/300ms LED flash current or 200mA constant LED torch current with a single lithium ion battery input voltage range of 2.9V to 4.4V or three AAA batteries in series

主要特色

Input Voltage

2.9 to 4.4 V
Output Current

0.2|0.8 A
Number of Derived Elements

2

參考設計下載

相關文檔

dc805a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
7914J-1-000E	Switch Tactile	Switch Tactile N.O. SPST Round Button J-Hook 0.1A 16VAC 16VDC 100000Cycles 2.94N SMD T/R	點擊下載
PIC16F630-I/ST	Microcontrollers	MCU 8-bit PIC RISC 1.75KB Flash 2.5V/3.3V/5V Automotive 14-Pin TSSOP Tube	點擊下載
LTC3216EDE#PBF	LED Drivers	LED Driver 1 Segment 9200uA Supply Current 12-Pin DFN EP Tube	點擊下載
LTC3216EDE#TRPBF	LED Drivers	LED Driver 1 Segment 9200uA Supply Current 12-Pin DFN EP T/R	點擊下載
