LT1339、10VIN-18VIN 至 5VOUT、50A 降壓轉換器

使用 Analog Devices 的 LT1339 的參考設計

設計簡介

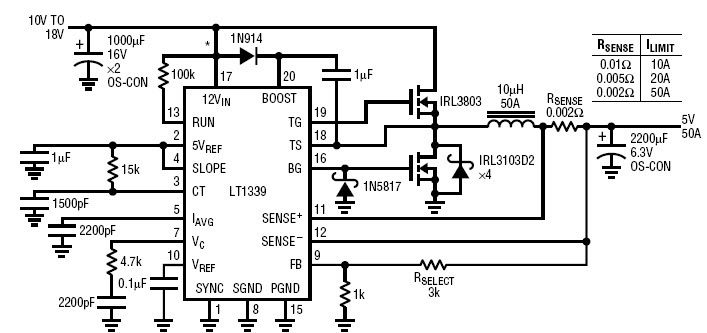

電路展示了 LT1339、10VIN-18VIN 至 5VOUT、50A 降壓轉換器。該電路的 VIN 范圍為 10 至 18V，輸出電流和電壓可配置。這個簡單的電路可向 5V 負載提供 250W 的負載功率，同時保持九十年代中期的效率

Circuit shows LT1339, 10VIN-18VIN to 5VOUT, 50A Buck Converter. This circuit has a VIN range of 10 to 18V with configurable output current and voltage. This simple circuit delivers 250W of load power into a 5V load while maintaining efficiencies in the mid nineties
