DC261A-A，用于 LT1795CSW 高速調制解調器、差分線路驅動器/接收器的演示板

使用 Analog Devices 的 LT1795 的參考設計

設計簡介

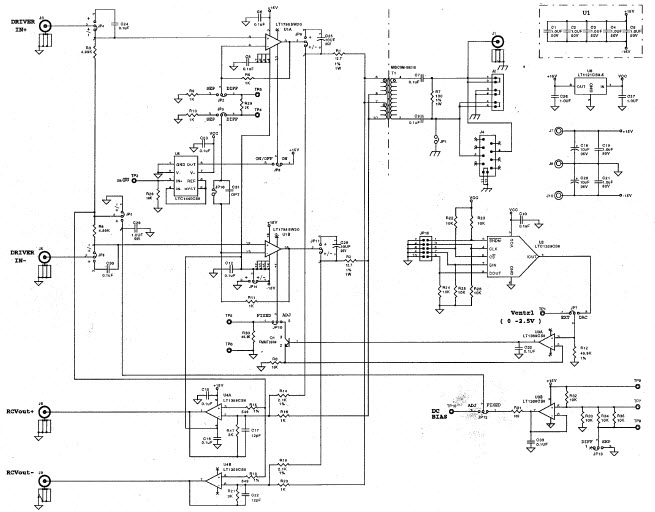

DC261A-A，LT1795CSW 高速調制解調器、差分線路驅動器/接收器的演示板。適用于 DSL 應用的高性能差分線路驅動器/接收器。線路驅動器是放大器 U1 A 和 B，即 LT1795。 LT1795 是一款雙路、50MHz、900V/mS 電流反饋放大器，具有 500mA 輸出電流能力

DC261A-A, Demo Board for the LT1795CSW High-Speed Modem, Differential Line Driver/Receiver. A High Performance Differential Line Driver/Receiver for DSL Applications. The Line Driver is amplifier U1 A and B, an LT1795. The LT1795 is a Dual, 50MHz, 900V/mS current feedback amplifier with 500mA output current capability

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1329IS8-50#TRPBF	Digital to Analog Converters - DACs	DAC 1-CH 8-bit 8-Pin SOIC N T/R	點擊下載
LTC1440CS8#TRPBF	Comparators	Comparator Single ±5.5V/11V 8-Pin SOIC N T/R	點擊下載
LT1368CS8	Op Amps	Op Amp Dual Precision Amplifier R-R I/O ±15V/30V 8-Pin SOIC N	點擊下載
LTC1329ACS8-50#PBF	Digital to Analog Converters - DACs	DAC 1-CH 8-bit 8-Pin SOIC N Tube	點擊下載
LTC1440CS8#PBF	Comparators	Comparator Single ±5.5V/11V 8-Pin SOIC N Tube	點擊下載
LT1368CS8#TR (CUT T&R)	Op Amps	Op Amp Dual Precision Amplifier R-R I/O ±15V/30V 8-Pin SOIC N T/R	點擊下載
LT1368CS8#TRPBF	Op Amps	Op Amp Dual Precision Amplifier R-R I/O ±15V/30V 8-Pin SOIC N T/R	點擊下載
LT1121CS8-5#TR	Linear Regulators	LDO Regulator Pos 5V 0.15A 8-Pin SOIC N T/R	點擊下載
LT1368CS8#PBF	Op Amps	Op Amp Dual Precision Amplifier R-R I/O ±15V/30V 8-Pin SOIC N Tube	點擊下載
LTC1329CS8-10	Digital to Analog Converters - DACs	DAC 1-CH 8-bit 8-Pin SOIC N	點擊下載
LT1358CS8	Op Amps	Op Amp Dual High Speed Amplifier ±18V Automotive 8-Pin SOIC N	點擊下載
LT1358CS8#TRPBF	Op Amps	Op Amp Dual High Speed Amplifier ±18V Automotive 8-Pin SOIC N T/R	點擊下載
