LTC3401、1.2mm 高、超緊湊型單節電池至 3V 轉換器

使用 Analog Devices 的 LTC3401 的參考設計

設計簡介

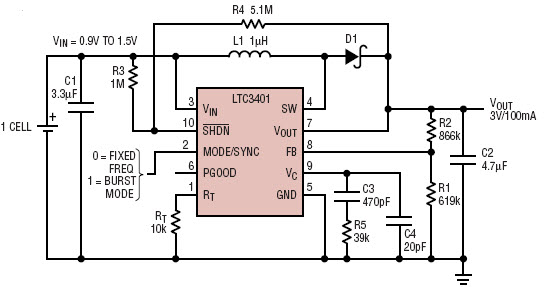

電路展示了 LTC3401 緊湊型 1.2mm 高轉換器以 3MHz 的固定頻率進行開關，并且可以將單節堿性電池升壓至 3V，輸出負載高達 100mA。 100mA 輸出電流時效率峰值為 83%

說明

Circuit shows LTC3401 compact, 1.2mm high converter switches at a fixed frequency of 3MHz and can step up a single-cell alkaline battery to 3V with an output load up to 100mA. The efficiency peaks at 83% at 100mA output current

主要特色

Conversion Type

DC to DC
Input Voltage

0.9 to 1.5 V
Output Voltage

3 V
Output Current

0.1 A
Output Power

0.3 W
Efficiency

83 %
Topology

Boost

相關文檔

ltc3401_1100_mag

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3401EMS	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.5V to 5.5V Synchronous Step Up Single-Out 2.6V to 5.5V 1A 10-Pin MSOP	點擊下載
LTC3401EMS#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.5V to 5.5V Synchronous Step Up Single-Out 2.6V to 5.5V 1A 10-Pin MSOP Tube	點擊下載
LTC3401EMS#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.5V to 5.5V Synchronous Step Up Single-Out 2.6V to 5.5V 1A 10-Pin MSOP T/R	點擊下載
LTC3401EMS#TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.5V to 5.5V Synchronous Step Up Single-Out 2.6V to 5.5V 1A 10-Pin MSOP T/R	點擊下載
