LT3804、36V-72V DC 至 3.3V/15A 和 1.8V/15A 雙路輸出隔離電源

使用 Analog Devices 的 LT3781 的參考設計

設計簡介

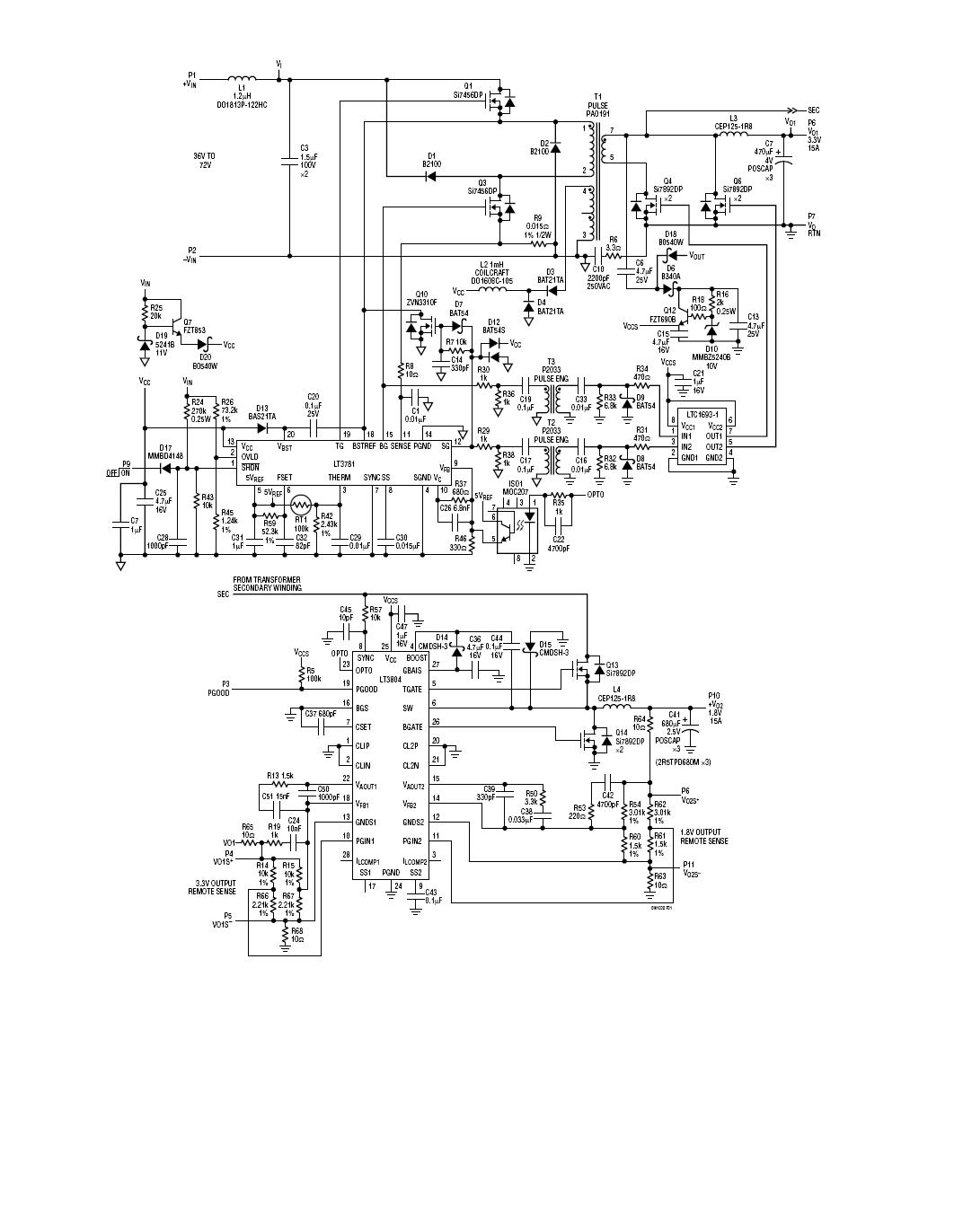

電路展示了 LT3804，雙輸出高效隔離式 DC/DC 電源，具有 36 至 72V 輸入范圍以及 3.3V/15A 和 1.8V/15A 兩個輸出?；?a href="http://www.nncyjs.com/zhuanti/8SWv9S" style="color: #4595e6;" target="_blank">功率級拓撲是具有同步整流功能的 2 開關正激轉換器

說明

Circuit shows LT3804, Dual output high efficiency isolated DC/DC power supply with 36 to 72V input range and two outputs of 3.3V/15A and 1.8V/15A. The basic power stage topology is a 2-switch forward converter with synchronous rectification

主要特色

Conversion Type

DC to DC
Input Voltage

36 to 72 V
Output Voltage

1.8|3.3 V
Output Current

15@1.8V|15@3.3V A
Efficiency

87 %
Topology

Forward

相關文檔

dn1000f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1693-1IS8#PBF	Gate and Power Drivers	Driver 1.7A 2-OUT High and Low Side Non-Inv 8-Pin SOIC N Tube	點擊下載
MOC207M	Transistor and Photovoltaic Output Photocouplers	DC-IN 1-CH Transistor With Base DC-OUT 8-Pin SOIC Tube	點擊下載
LTC1693-1IS8	Gate and Power Drivers	Driver 1.7A 2-OUT High and Low Side Non-Inv 8-Pin SOIC N	點擊下載
LT3804EFE#TRPBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 800kHz 28-Pin TSSOP EP T/R	點擊下載
LTC1693-1IS8#TR	Gate and Power Drivers	Driver 1.7A 2-OUT High and Low Side Non-Inv 8-Pin SOIC N T/R	點擊下載
LTC1693-1CS8	Gate and Power Drivers	Driver 1.7A 2-OUT High and Low Side Non-Inv 8-Pin SOIC N	點擊下載
MOC207R2VM	Transistor and Photovoltaic Output Photocouplers	DC-IN 1-CH Transistor With Base DC-OUT 8-Pin SOIC T/R	點擊下載
MOC207VM	Transistor and Photovoltaic Output Photocouplers	DC-IN 1-CH Transistor With Base DC-OUT 8-Pin SOIC Tube	點擊下載
LTC1693-1IS8#TRPBF	Gate and Power Drivers	Driver 1.7A 2-OUT High and Low Side Non-Inv 8-Pin SOIC N T/R	點擊下載
LTC1693-1CS8#PBF	Gate and Power Drivers	Driver 1.7A 2-OUT High and Low Side Non-Inv 8-Pin SOIC N Tube	點擊下載
LTC1693-1CS8#TRPBF	Gate and Power Drivers	Driver 1.7A 2-OUT High and Low Side Non-Inv 8-Pin SOIC N T/R	點擊下載
MOC207R2M	Transistor and Photovoltaic Output Photocouplers	DC-IN 1-CH Transistor With Base DC-OUT 8-Pin SOIC T/R	點擊下載
