AD9467-200EBZ，評估 16 位 200 MSPS ADC 評估套件的 AD9467

使用 Analog Devices 的 AD9467BCPZ-200 的參考設計

設計簡介

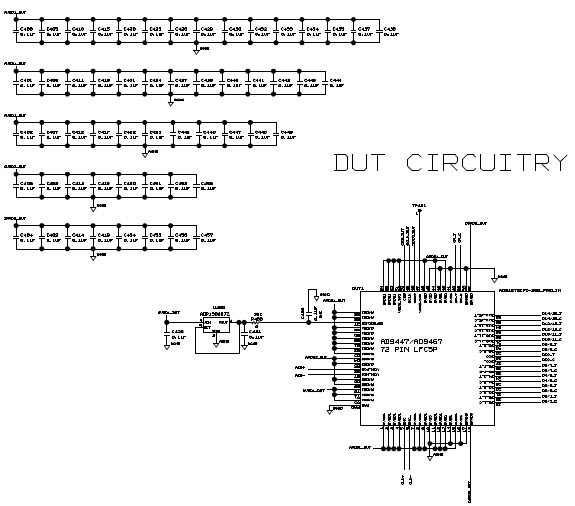

AD9467-200EBZ，評估 AD9467、16 位、200 MSPS/250 MSPS ADC。 AD9467 評估板提供在各種模式和配置下運行 AD9467 所需的所有支持電路

AD9467-200EBZ, Evaluating the AD9467, 16-Bit, 200 MSPS/250 MSPS ADC. The AD9467 evaluation board provides all of the support circuitry required to operate the AD9467 in its various modes and configurations

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADL5562ACPZ	Special Purpose Amplifiers	SP Amp DIFF AMP Single 3.6V 16-Pin LFCSP EP T/R	點擊下載
BNX016-01	EMI Filters	EMI Filter LC-Circuit 15A 25VDC PC Pins Thru-Hole Box	點擊下載
ADP1706ARDZ-1.8-R7	Linear Regulators	LDO Regulator Pos 1.8V 1A 8-Pin SOIC N EP T/R	點擊下載
ADP1708ARDZ-R7	Linear Regulators	LDO Regulator Pos 0.8V to 5V 1A 8-Pin SOIC N EP T/R	點擊下載
ADL5562ACPZ-R7	Special Purpose Amplifiers	SP Amp DIFF AMP Single 3.6V 16-Pin LFCSP EP T/R	點擊下載
ADR130AUJZ-REEL7	Voltage References	V-Ref Programmable 0.5V/1V 4mA 6-Pin TSOT T/R	點擊下載
ADP1706ARDZ-3.3-R7	Linear Regulators	LDO Regulator Pos 3.3V 1A 8-Pin SOIC N EP T/R	點擊下載
BNX016-01	EMI Filters	EMI Filter LC-Circuit 15A 25VDC PC Pins Thru-Hole Box	點擊下載
NC7WZ07P6X	Buffers and Line Drivers	Buffer/Driver 2-CH Non-Inverting Open Drain CMOS 6-Pin SC-88 T/R	點擊下載
NC7WZ16P6X	Buffers and Line Drivers	Buffer 2-CH Non-Inverting CMOS 6-Pin SC-88 T/R	點擊下載
ADP1706ARDZ-3.3-R7	Linear Regulators	LDO Regulator Pos 3.3V 1A 8-Pin SOIC N EP T/R	點擊下載
NC7WZ07P6X	Buffers and Line Drivers	Buffer/Driver 2-CH Non-Inverting Open Drain CMOS 6-Pin SC-88 T/R	點擊下載
