LTC3403EDD 演示板、WCDMA 蜂窩電話降壓穩壓器、2.7V 至 5V 輸入、600mA 輸出

使用 Analog Devices 的 LTC3403EDD 的參考設計

設計簡介

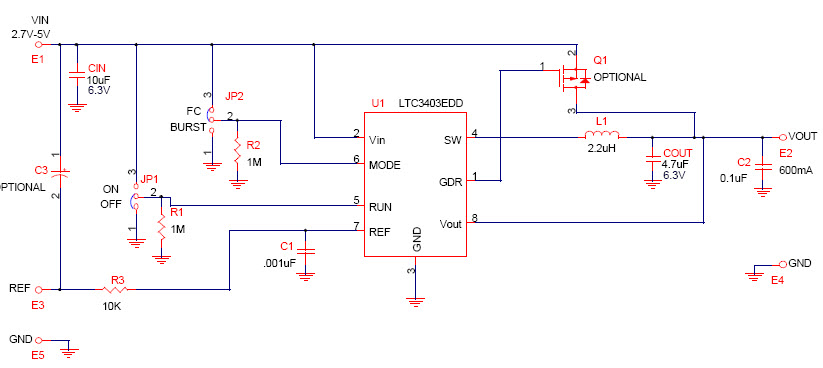

演示電路 DC560A 是一款恒頻降壓轉換器，采用 LTC3403 單片同步降壓穩壓器。它專為WCDMA 功率放大器應用而設計。輸出電壓可在0.3V至3.5V范圍內動態控制

Demonstration circuit DC560A is a constant-frequency step down converter, using the LTC3403 monolithic synchronous buck regulator. It is specifically designed for WCDMA power amplifier applications. The output voltage can be dynamically controlled from 0.3V to 3.5V

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3403EDD#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5V Synchronous Step Down Single-Out 0.3V to 3.5V 0.6A 8-Pin DFN EP T/R	點擊下載
LTC3403EDD	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5V Synchronous Step Down Single-Out 0.3V to 3.5V 0.6A 8-Pin DFN EP	點擊下載
LTC3403EDD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5V Synchronous Step Down Single-Out 0.3V to 3.5V 0.6A 8-Pin DFN EP Tube	點擊下載
