LT1930、3.3V 至 5V 升壓轉換器

使用 Analog Devices 的 LT1930 的參考設計

設計簡介

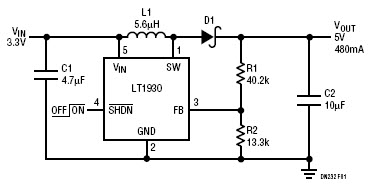

電路顯示了使用 LT1930 的典型 3.3V 至 5V 升壓轉換器。該電路可提供令人印象深刻的 480mA 輸出電流，同時占用小于 0.3" x 0.35" 的電路板面積（小于 0.105 平方英寸）

說明

Circuit shows a typical 3.3V to 5V boost converter using the LT1930. The circuit can provide an impressive output current of 480mA while occupying less than 0.3" by 0.35" of board area (less than 0.105 in2)

主要特色

Conversion Type

DC to DC
Input Voltage

3.3 V
Output Voltage

5 V
Output Current

0.48 A
Efficiency

86 %
Topology

Boost

相關文檔

302dn232f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1930ES5#TRMPBF (CUT REEL)	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.45V to 16V Step Up Single-Out 1.255V to 34V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1930ES5#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.45V to 16V Step Up Single-Out 1.255V to 34V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1930ES5#TRMPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.45V to 16V Step Up Single-Out 1.255V to 34V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1930AES5#TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.45V to 16V Step Up Single-Out 1.255V to 34V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1930AES5#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.45V to 16V Step Up Single-Out 1.255V to 34V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1930ES5#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.45V to 16V Step Up Single-Out 1.255V to 34V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1930AES5	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.45V to 16V Step Up Single-Out 1.255V to 34V Automotive 5-Pin TSOT-23	點擊下載
LT1930AES5#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.45V to 16V Step Up Single-Out 1.255V to 34V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1930ES5#TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.45V to 16V Step Up Single-Out 1.255V to 34V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1930AES5#TRMPBF (CUT REEL)	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.45V to 16V Step Up Single-Out 1.255V to 34V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1930AES5#TRMPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.45V to 16V Step Up Single-Out 1.255V to 34V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1930ES5#TRM	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.45V to 16V Step Up Single-Out 1.255V to 34V Automotive 5-Pin TSOT-23 T/R	點擊下載
