使用 Analog Devices 的 LT8614EUDC#PBF 的參考設計

設計簡介

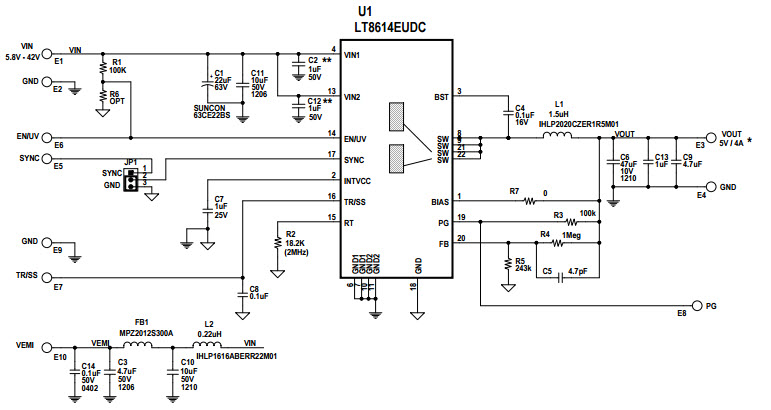

DC2019B，用于 LT8614 2MHz 降壓靜音開關的演示板，5.8V = VIN = 42V，Vout = 5V @ 4A。演示電路 2019B 是一款采用 LT8614 的 42V、4A 微功率同步降壓型 Silent Switcher。該演示板設計用于從 5.8V 至 42V 輸入提供 5V 輸出。寬輸入范圍允許多種輸入源，例如汽車電池和工業電源。 LT8614 是一款緊湊、超低發射、高效率和高速同步單片降壓開關穩壓器

說明

DC2019B, Demo Board Using for LT8614 2MHz Buck Silent Switcher, 5.8V = VIN = 42V, Vout = 5V @ 4A. The Demonstration circuit 2019B is a 42V, 4A Micro-power synchronous step-down Silent Switcher featuring the LT8614. The demo board is designed for 5V output from a 5.8V to 42V input. The wide input range allows a variety of input sources, such as automotive batteries and industrial supplies. The LT8614 is a compact, Ultra Low emission, high efficiency and high speed synchronous monolithic step-down switching regulator

主要特色

Conversion Type

DC to DC
Input Voltage

5.8 to 42 V
Output Voltage

5 V
Output Current

4 A
Efficiency

91.3 %
Topology

Buck

參考設計下載

相關文檔

18dc2019bfb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT8614EUDC#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.4V to 42V Synchronous Step Down Single-Out 0.97V to 41.16V 4A Automotive 18-Pin QFN EP Tube	點擊下載
