LTC4050EMS-4.1 演示板，具有 NTC 的鋰離子電池充電器，Vin = 4.5V-6V，Vbat = 4.1V，Ibat = 700mA

使用 Analog Devices 的 LTC4050EMS-4.1 的參考設計

設計簡介

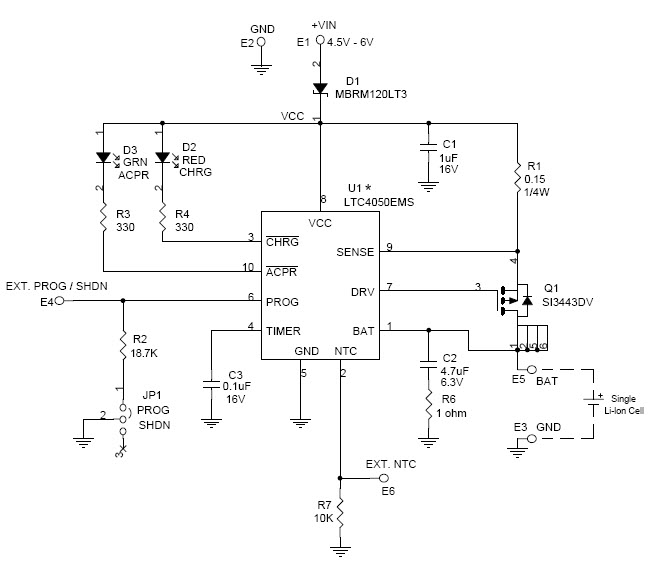

演示電路 DC530A-A 是一款完整的恒流/恒壓電池充電器，設計用于為一節鋰離子電池充電。兩者均采用 LTC4050 線性電池充電器，在串聯線性穩壓器配置中驅動 P 溝道 MOSFET，以 700mA 的最大電流進行充電

說明

Demonstration circuit DC530A-A is complete constant-current/constant-voltage battery charger designed to charge one Lithium-Ion cell. Both feature the LTC4050 Linear Battery Charger driving a P-channel MOSFET in a series pass linear regulator configuration for charging at a maximum current of 700mA

主要特色

Battery Type

Lithium-Ion
Input Voltage

4.5 to 6 V
Output Voltage

4.1 V
Number of Battery Cells

1

參考設計下載

相關文檔

dc530a_b

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC4050EMS-4.1#TRPBF	Battery Management ICs	Linear Battery Charger Li-Ion/Li-Pol 2000mA 4.1V 10-Pin MSOP T/R	點擊下載
LTC4050EMS-4.1#PBF	Battery Management ICs	Linear Battery Charger Li-Ion/Li-Pol 2000mA 4.1V 10-Pin MSOP Tube	點擊下載
