LT1374-5、雙輸出 SEPIC 轉換器

使用 Analog Devices 的 LT1374 的參考設計

設計簡介

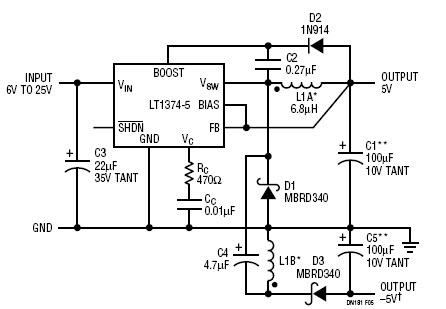

電路展示了 LT1374-5 雙輸出 SEPIC 轉換器。該電路從單個磁芯上的兩個繞組產生正和負 5V 輸出

說明

Circuit shows LT1374-5, Dual Output SEPIC Converter. The circuit generates both positive and negative 5V outputs from two windings on a single core

主要特色

Conversion Type

DC to DC
Input Voltage

6 to 25 V
Output Voltage

-5|5 V
Topology

Single-Ended Primary Inductance

相關文檔

201dn181f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1374IR-5	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 25V Synchronous Step Down Single-Out 5V 4.5A 8-Pin(7+Tab) DDPAK	點擊下載
LT1374IT7-5#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 25V Synchronous Step Down Single-Out 5V 4.5A 7-Pin(7+Tab) TO-220 Tube	點擊下載
LT1374HVCR#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 32V Synchronous Step Down Single-Out 2.42V to 27.52V 4.5A 8-Pin(7+Tab) DDPAK Tube	點擊下載
LT1374HVIS8#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 32V Synchronous Step Down Single-Out 2.42V to 27.52V 4.5A 8-Pin SOIC N Tube	點擊下載
LT1374CS8#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 25V Synchronous Step Down Single-Out 2.42V to 21.5V 4.5A 8-Pin SOIC N T/R	點擊下載
LT1374CFE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 25V Synchronous Step Down Single-Out 2.42V to 21.5V 4.5A 16-Pin TSSOP EP Tube	點擊下載
LT1374IFE#TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 25V Synchronous Step Down Single-Out 2.42V to 21.5V 4.5A 16-Pin TSSOP EP T/R	點擊下載
LT1374CR-SYNC#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 25V Synchronous Step Down Single-Out 2.42V to 21.5V 4.5A 8-Pin(7+Tab) DDPAK T/R	點擊下載
LT1374CS8#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 25V Synchronous Step Down Single-Out 2.42V to 21.5V 4.5A 8-Pin SOIC N Tube	點擊下載
LT1374CS8	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 25V Synchronous Step Down Single-Out 2.42V to 21.5V 4.5A 8-Pin SOIC N Tube	點擊下載
LT1374IS8-5#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 25V Synchronous Step Down Single-Out 5V 4.5A 8-Pin SOIC N Tube	點擊下載
LT1374IS8#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 25V Synchronous Step Down Single-Out 2.42V to 21.5V 4.5A 8-Pin SOIC N Tube	點擊下載
