LT1616 應用接受 4.5V 至 25V 的輸入，并在高達 400mA 的電流下產生 3.3V 的輸出

使用 Analog Devices 的 LT1616 的參考設計

設計簡介

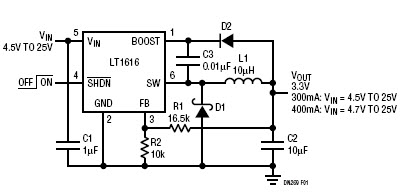

電路顯示了 LT1616 的典型應用。該電路從 4.5 至 25V 的輸入產生 3.3V、300mA 的電壓

說明

Circuit shows a typical application of the LT1616. This circuit generates 3.3V at 300mA from an input of 4.5 to 25V

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 25 V
Output Voltage

3.3 V
Output Current

0.4 A
Efficiency

88 %
Topology

Buck
