LT3470EDDB 演示板，具有集成升壓/捕捉二極管的微功率降壓穩壓器

使用 Analog Devices 的 LT3470EDDB 的參考設計

設計簡介

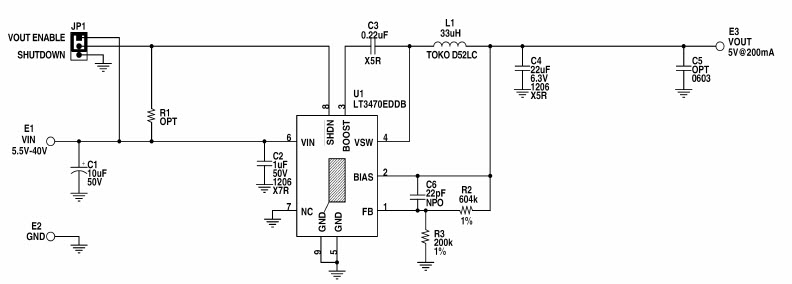

演示電路 DC1037A 是一款采用 LT3470 的 40V 微功耗 DFN 降壓穩壓器。該板針對高達 200mA 負載電流下的 5V 輸出進行了優化，實現了 5.5V 至 40V 的穩態輸入電壓范圍

Demonstration circuit DC1037A is a 40V Micro-power DFN buck regulator featuring the LT3470. The board is optimized for 5V output at up to 200mA load current for a steady state input voltage range of 5.5V to 40V

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3470EDDB#TRMPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 40V Step Down Single-Out 1.25V to 16V 0.2A Automotive 8-Pin DFN EP T/R	點擊下載
LT3470EDDB#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 40V Step Down Single-Out 1.25V to 16V 0.2A Automotive 8-Pin DFN EP T/R	點擊下載
LT3470EDDB#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 40V Step Down Single-Out 1.25V to 16V 0.2A Automotive 8-Pin DFN EP T/R	點擊下載
