LTC3737EUF 演示板，2 相雙路降壓型 DC/DC 轉換器，Vin = 2.75V - 9.8V，Vout1 = 2.5V，2.5A，Vout2 = 1.8V，3A

使用 Analog Devices 的 LTC3737EUF 的參考設計

設計簡介

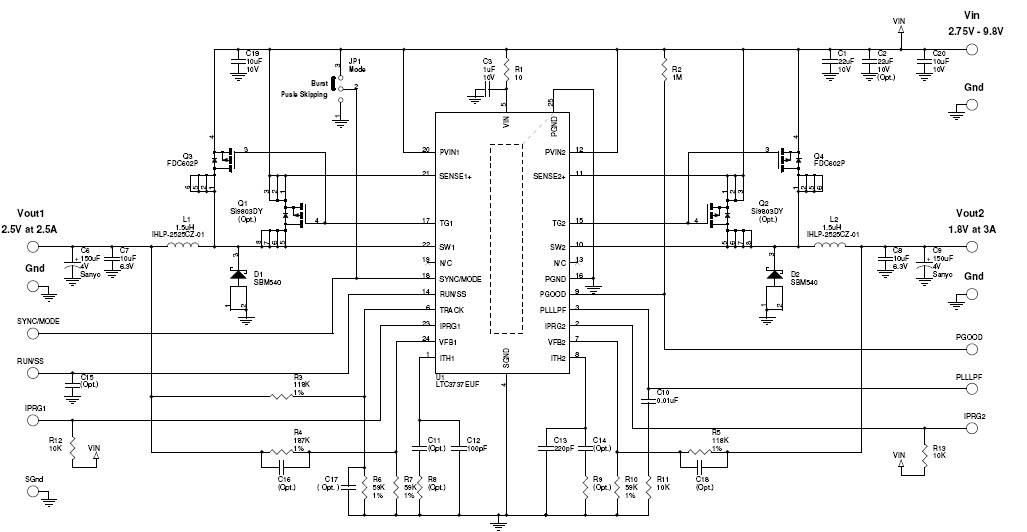

演示電路是一款高效率兩相雙降壓 DC/DC 轉換器，輸入范圍為 2.75V 至 9.8V。它有兩個輸出：2.5V/2.5A 和 1.8V/3A。該演示板采用恒定頻率電流模式 LTC3737EUF 控制器

Demonstration circuit is a high efficiency 2-phasedual step-down DC/DC converter with 2.75V to 9.8V input range. It has two outputs: 2.5V/2.5A and 1.8V/3A. The demo board features the constant frequency current mode LTC3737EUF controller

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3737EUF#PBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 850kHz 24-Pin QFN EP Tube	點擊下載
LTC3737EUF#TRPBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 850kHz 24-Pin QFN EP T/R	點擊下載
