LTC3407-2EDD 演示板，雙路同步降壓型 DC/DC 轉換器，Vin = 2.5V - 5.5V，Vout1 = 1.2V / 1.5V / 1.8V @ 800mA，Vout2 = 2.5V @ 800mA

使用 Analog Devices 的 LTC3407AEDD-2 的參考設計

設計簡介

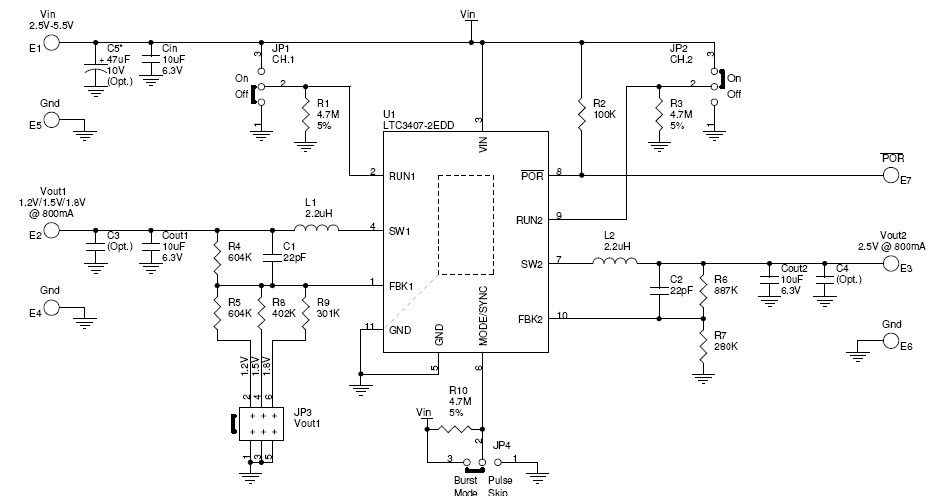

演示電路是一款采用 LTC3407-2 的雙路同步、800mA、2.25MHz 降壓型 DC/DC 穩壓器。 DC734 的輸入電壓范圍為 2.5V 至 5.5V，任一輸出均能夠提供高達 800mA 的輸出電流

說明

Demonstration circuit is a Dual Synchronous, 800mA, 2.25MHz Step-Down DC/DC Regulator featuring the LTC3407-2. The DC734 has an input voltage range of 2.5V to 5.5V, and either output is capable of delivering up to 800mA of output current

主要特色

Conversion Type

DC to DC
Input Voltage

2.5 to 5.5 V
Output Voltage

1.2|1.5|1.8|2.5 V
Output Current

0.8@1.2V|0.8@1.5V|0.8@1.8V|0.8@2.5V A
Efficiency

96 %
Topology

Buck

參考設計下載

相關文檔

dc734a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3407AEDD-2	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Synchronous Step Down Dual-Out 0.6V to 5V 0.8A/0.8A Automotive 10-Pin DFN EP	點擊下載
