小型 DFN 電子斷路器無需檢測電阻器

使用 Analog Devices 的 LTC4213 的參考設計

設計簡介

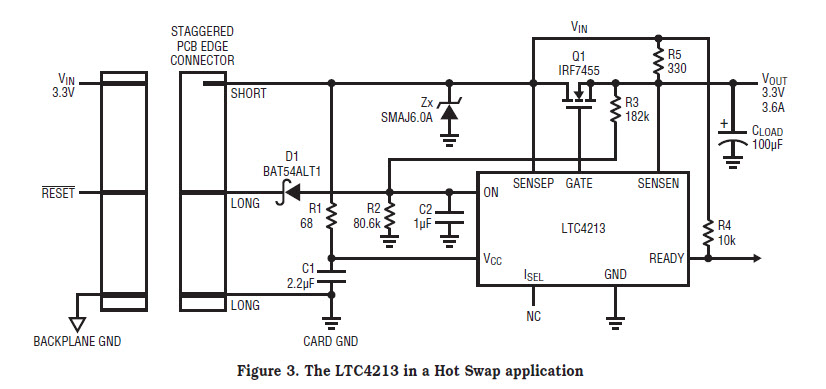

在熱插拔應用中使用 LTC4213。 LTC4213 是一款新型電子斷路器，通過使用外部 MOSFET 的 RDS(ON) 來代替檢測電阻器

說明

Using LTC4213 in a Hot-Swap application. The LTC4213 is a new electronic circuit breaker that does away with the sense resistor by instead using the RDS(ON) of the external MOSFET

主要特色

Input Voltage

3.3 V
Output Voltage

3.3 V
Output Current

3.6 A

相關文檔

2005-05_09_ltc4213_lim

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC4213CDDB#TRPBF	Hot Swap Controllers	Hot Swap Controller 1-CH 6V N-Channel Positive Low Voltage 8-Pin DFN EP T/R	點擊下載
LTC4213CDDB#TRMPBF	Hot Swap Controllers	Hot Swap Controller 1-CH 6V N-Channel Positive Low Voltage 8-Pin DFN EP T/R	點擊下載
LTC4213IDDB	Hot Swap Controllers	Hot Swap Controller 1-CH 6V N-Channel Positive Low Voltage 8-Pin DFN EP	點擊下載
LTC4213CDDB#PBF	Hot Swap Controllers	Hot Swap Controller 1-CH 6V N-Channel Positive Low Voltage 8-Pin DFN EP T/R	點擊下載
