LTC3830EGN 演示板、高效降壓電源、3V 至 8V 輸入、2.5/1.8/1.5Vout @ 15A

使用 Analog Devices 的 LTC3830EGN 的參考設計

設計簡介

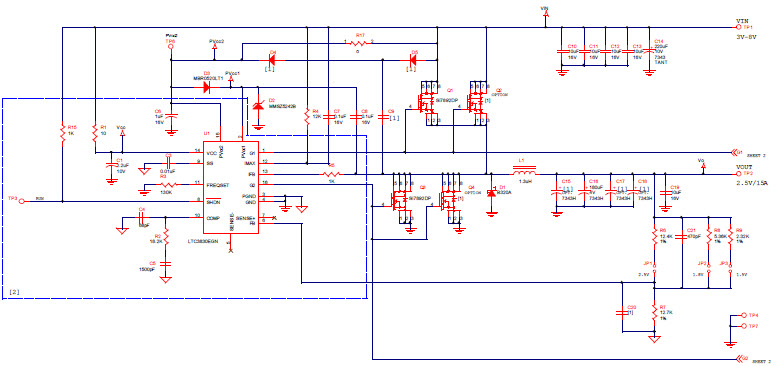

演示電路 DC469A 是同步降壓電源，可在可編程 2.5V、1.8V 或 1.5V 電壓下提供高達 15A 的電流。輸入范圍為 3.1V 至 8V。 DC469A 采用 LTC3830，而 DC469B 采用 LTC3832

說明

Demonstration circuit DC469A is synchronous step down power supplies providing up to 15A current at programmable 2.5V, 1.8V or 1.5V. The input range is 3.1V to 8V. DC469A features the LTC3830 while DC469B features the LTC3832

主要特色

Conversion Type

DC to DC
Input Voltage

3.1 to 8 V
Output Voltage

1.5|1.8|2.5 V
Output Current

15 A
Topology

Buck

參考設計下載

相關文檔

dc469a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3830-1ES8#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin SOIC N T/R	點擊下載
LTC3830-1ES8#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin SOIC N Tube	點擊下載
LTC3830EGN	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 16-Pin SSOP N	點擊下載
LTC3830EGN#TR	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 16-Pin SSOP N T/R	點擊下載
LTC3830EGN#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 16-Pin SSOP N T/R	點擊下載
LTC3830EGN#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz 16-Pin SSOP N Tube	點擊下載
