LT1784 的典型應用 - 采用 SOT-23 封裝的 2.5MHz、Over-the-Top 低功率、軌至軌輸入和輸出運算放大器

使用 Analog Devices 的 LT1784 的參考設計

設計簡介

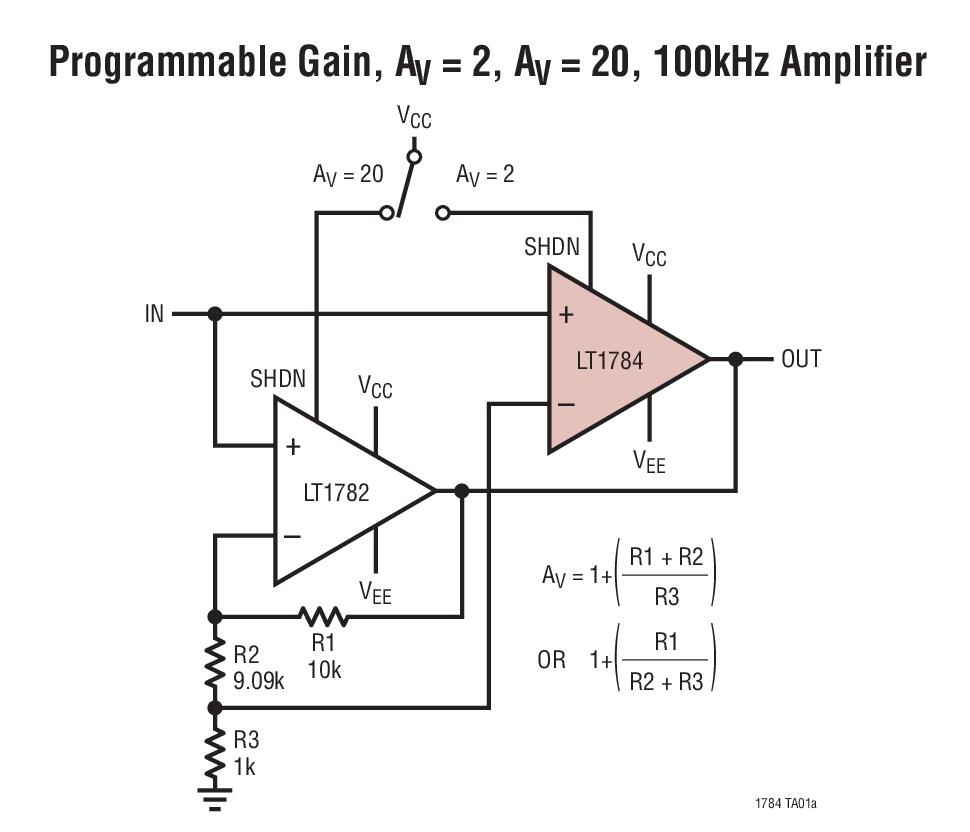

LT1784 的典型應用是采用小型 SOT-23 封裝的 2.5MHz 運算放大器，可在總電壓為 2.5V 至 18V 的所有單電源和分離電源下工作

說明

Typical Application for the LT1784 is a 2.5MHz op amp available in the small SOT-23 package that operates on all single and split supplies with a total voltage of 2.5V to 18V

參考設計下載

SOT23-S5 CAD/Foot Print

相關文檔

1784f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1784CS5#TRMPBF	Op Amps	Op Amp Single Low Power Amplifier R-R I/O ±9V/18V 5-Pin TSOT-23 T/R	點擊下載
LT1784CS5	Op Amps	Op Amp Single Low Power Amplifier R-R I/O ±9V/18V 5-Pin TSOT-23	點擊下載
LT1784CS6#PBF	Op Amps	Op Amp Single Low Power Amplifier R-R I/O ±9V/18V 6-Pin TSOT-23 T/R	點擊下載
LT1784IS6#TRPBF	Op Amps	Op Amp Single Low Power Amplifier R-R I/O ±9V/18V Automotive 6-Pin TSOT-23 T/R	點擊下載
LT1784IS5#TRM	Op Amps	Op Amp Single Low Power Amplifier R-R I/O ±9V/18V 5-Pin TSOT-23 T/R	點擊下載
LT1784IS5#TR	Op Amps	Op Amp Single Low Power Amplifier R-R I/O ±9V/18V 5-Pin TSOT-23 T/R	點擊下載
LT1784IS5#TRPBF	Op Amps	Op Amp Single Low Power Amplifier R-R I/O ±9V/18V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1784IS6#PBF	Op Amps	Op Amp Single Low Power Amplifier R-R I/O ±9V/18V Automotive 6-Pin TSOT-23 T/R	點擊下載
LT1784IS5#TRMPBF	Op Amps	Op Amp Single Low Power Amplifier R-R I/O ±9V/18V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1784CS6#TRMPBF	Op Amps	Op Amp Single Low Power Amplifier R-R I/O ±9V/18V 6-Pin TSOT-23 T/R	點擊下載
LT1784IS5#PBF	Op Amps	Op Amp Single Low Power Amplifier R-R I/O ±9V/18V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1784IS6#TRMPBF	Op Amps	Op Amp Single Low Power Amplifier R-R I/O ±9V/18V Automotive 6-Pin TSOT-23 T/R	點擊下載
