LT3758A、36V 至 72V 輸入、3.3V 輸出隔離式電信電源的典型應用電路

使用 Analog Devices 的 LT3758AEDD 的參考設計

設計簡介

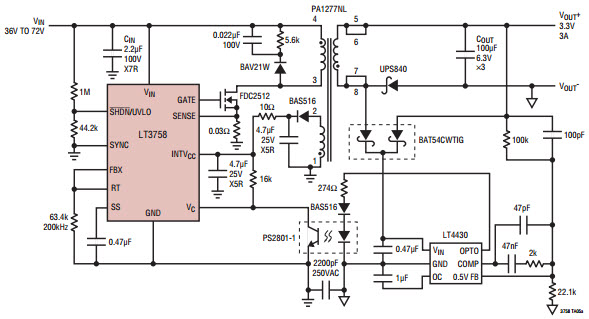

LT3758A、36V 至 72V 輸入、3.3V 輸出隔離式電信電源的典型應用電路。 LT3758A 是寬輸入范圍、電流模式、DC/DC 控制器，能夠產生正或負輸出電壓

說明

Typical Application Circuit for LT3758A, 36V to 72V Input, 3.3V Output Isolated Telecom Power Supply. The LT3758A is wide input range, current mode, DC/DC controllers which are capable of generating either positive or negative output voltages

主要特色

Conversion Type

DC to DC
Input Voltage

36 to 72 V
Output Voltage

3.3 V
Output Current

3 A
