LTC3531-3，兩個 AA 或兩個 AAA 至 3.0V 應用

使用 Analog Devices 的 LTC3531EDD-3 的參考設計

設計簡介

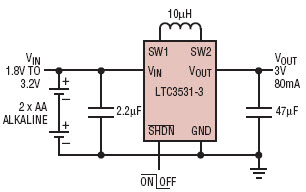

電路顯示使用微型降壓-升壓轉換器 LTC3531 的兩個 AA 或兩個 AAA 至 3.0V 應用

說明

Circuit shows Two AA or two AAA to 3.0V application using LTC3531, Tiny Buck-Boost Converter

主要特色

Conversion Type

DC to DC
Input Voltage

1.8 to 3.2 V
Output Voltage

3 V
Output Current

0.08 A
Efficiency

85 %
Topology

Buck Boost

相關文檔

ltmag-v16n02-12-ltc3531-wells
