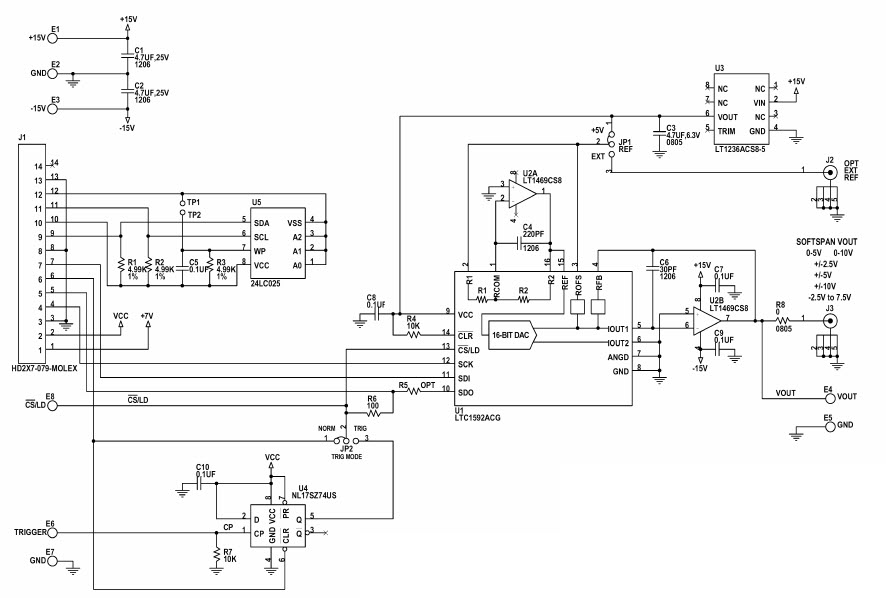

LTC1592ACG 演示板，16 位軟跨度 DAC，Vin = +15V/-15V，Vout = 0-5V，0-10V，+/-2.5V，+/-5V，+/-10V，-2.5V 至 7.5V

使用 Analog Devices 的 LTC1592ACG 的參考設計

設計簡介

演示電路采用 LTC1592，這是一款具有五個軟件可選輸出范圍的 16 位電流輸出 DAC

Demonstration circuit features the LTC1592, a 16-bit current output DAC with five software selectable output ranges

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1469CS8-2#TRPBF	Op Amps	Op Amp Dual High Speed Amplifier ±18V Automotive 8-Pin SOIC N T/R	點擊下載
24LC025T-I/SN	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V 8-Pin SOIC N T/R	點擊下載
24LC025T-E/MNY	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V Automotive 8-Pin TDFN EP T/R	點擊下載
LT1469CS8-2#PBF	Op Amps	Op Amp Dual High Speed Amplifier ±18V Automotive 8-Pin SOIC N Tube	點擊下載
24LC025-I/SN	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V 8-Pin SOIC N Tube	點擊下載
24LC025T-I/ST	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V 8-Pin TSSOP T/R	點擊下載
24LC025-I/ST	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V 8-Pin TSSOP Tube	點擊下載
24LC025T-I/MC	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V 8-Pin DFN EP T/R	點擊下載
24LC025T-E/MS	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V Automotive 8-Pin MSOP T/R	點擊下載
LT1469CS8#TR	Op Amps	Op Amp Dual High Speed Amplifier ±18V Automotive 8-Pin SOIC N T/R	點擊下載
LT1236ACS8-5#TRPBF	Voltage References	V-Ref Precision 5V 10mA 8-Pin SOIC N T/R	點擊下載
24LC025T-E/OT	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V Automotive 6-Pin SOT-23 T/R	點擊下載
