用于數據采集系統的 5V 模擬放大

使用 Analog Devices 的 LTC2054CS5 的參考設計

設計簡介

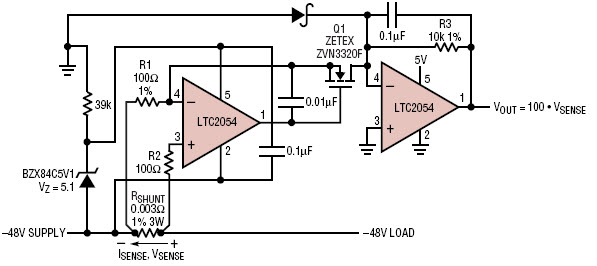

低側電流檢測電路。在此應用中，LTC2054 用于緩沖電源分流電阻器兩端的電壓，并使用 Q1 將該電位轉換為電流

說明

A low-side current sense circuit. In this application, an LTC2054 is used to buffer the voltage across a supply shunt resistor and convert that potential to a current using Q1

主要特色

Number of Supplies

Single
Supply Voltage

5 V

相關文檔

ltc2054_0504_mag

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC2054CS5#TRPBF	Op Amps	Op Amp Single Auto Zero/Chopper R-R O/P 6V 5-Pin TSOT-23 T/R	點擊下載
LTC2054CS5#TR	Op Amps	Op Amp Single Auto Zero/Chopper R-R O/P 6V 5-Pin TSOT-23 T/R	點擊下載
LTC2054CS5#TRMPBF	Op Amps	Op Amp Single Auto Zero/Chopper R-R O/P 6V 5-Pin TSOT-23 T/R	點擊下載
LTC2054CS5#PBF	Op Amps	Op Amp Single Auto Zero/Chopper R-R O/P 6V 5-Pin TSOT-23 T/R	點擊下載
LTC2054CS5	Op Amps	Op Amp Single Auto Zero/Chopper R-R O/P 6V 5-Pin TSOT-23	點擊下載
LTC2054CS5#TRMPBF (CUT REEL)	Op Amps	Op Amp Single Auto Zero/Chopper R-R O/P 6V 5-Pin TSOT-23 T/R	點擊下載
