使用 LTC1649 的 3.3V 至 2.5V/15A 轉換器

使用 Analog Devices 的 LTC1649 的參考設計

設計簡介

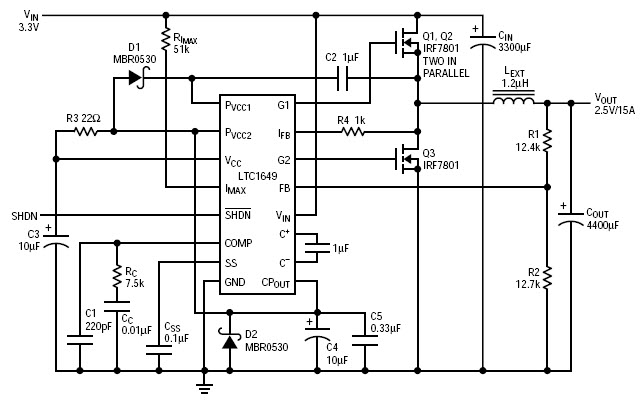

電路展示了使用 LTC1649 的 3.3V 至 2.5V/15A 降壓轉換器。 VIN 處的 3.3V 電源電壓轉換為 CPOUT 處的穩壓 5V 輸出

Circuit shows 3.3V to 2.5V/15A Buck converter using the LTC1649. The 3.3V supply voltage at VIN is converted to a regulated 5V output at CPOUT

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1649CS#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 260kHz 16-Pin SOIC N Tube	點擊下載
LTC1649IS	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 325kHz 16-Pin SOIC N	點擊下載
LTC1649CS#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 260kHz 16-Pin SOIC N T/R	點擊下載
LTC1649CS	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 260kHz 16-Pin SOIC N	點擊下載
LTC1649IS#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 325kHz 16-Pin SOIC N T/R	點擊下載
LTC1649IS#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 325kHz 16-Pin SOIC N Tube	點擊下載
