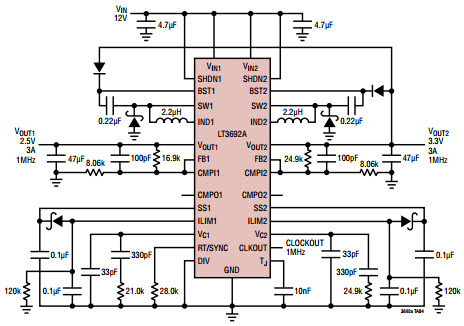

LT3692AIUH、具有啟動電流限制的 12V 至 3.3V 和 2.5V 降壓轉換器的典型應用電路

使用 Analog Devices 的 LT3692AIUH 的參考設計

設計簡介

具有啟動電流限制功能的 LT3692AIUH、12V 至 3.3V 和 2.5V 降壓轉換器的典型應用電路。 LT3692AIUH 是一款雙電流模式 PWM 降壓 DC/DC 轉換器，具有兩個內部 3.8A 開關。每個通道的獨立輸入電壓、關斷、反饋、軟啟動、UVLO 電流限制和比較器引腳簡化了復雜的電源跟蹤和排序要求

說明

Typical Application Circuit for LT3692AIUH, 12V to 3.3V and 2.5V Step-Down Converter with Start-Up Current Limiting. The LT3692AIUH is a dual current mode PWM step-down DC/DC converter with two internal 3.8A switches. Independent input voltage, shut-down, feedback, soft-start, UVLO current limit and comparator pins for each channel simplify complex power supply tracking and sequencing requirements

主要特色

Conversion Type

DC to DC
Input Voltage

12 V
Output Voltage

2.5|3.3 V
Output Current

3 A
Topology

Buck

相關文檔

3692afc

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3692AIUH#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 36V Synchronous Step Down Single-Out 0.8V to 34.2V 3.5A Automotive 32-Pin QFN EP T/R	點擊下載
LT3692AIUH#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 36V Synchronous Step Down Single-Out 0.8V to 34.2V 3.5A Automotive 32-Pin QFN EP Tube	點擊下載
