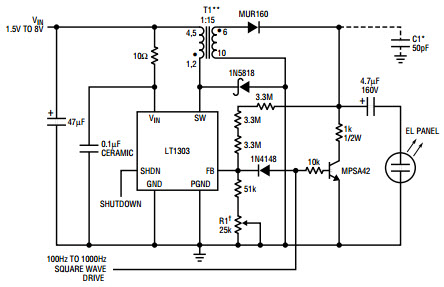

用于 EL 面板驅動器的 LT1303 升壓 DC/DC 轉換器的典型應用電路

使用 Analog Devices 的 LT1303CN8 的參考設計

設計簡介

用于 EL 面板驅動器的 LT1303 升壓 DC/DC 轉換器的典型應用電路。 LT1303 是采用突發模式操作的微功率升壓型高效率 DC/DC 轉換器。它們非常適合用于小型低壓電池供電系統

Typical Application Circuit for LT1303 Step-Up DC/DC Converter for EL Panel Driver. The LT1303 is Micro-power step-up high efficiency DC/DC converters using Burst Mode operation. They are ideal for use in small, low-voltage battery operated systems

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1303CS8	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 1.8V to 10V Step Up Single-Out 25V 1.15A 8-Pin SOIC N	點擊下載
LT1303CN8	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 1.8V to 10V Step Up Single-Out 25V 1.15A 8-Pin PDIP N	點擊下載
