LTC3422EDD 演示板、1.5A、1MHz 同步升壓轉換器

使用 Analog Devices 的 LTC3422EDD 的參考設計

設計簡介

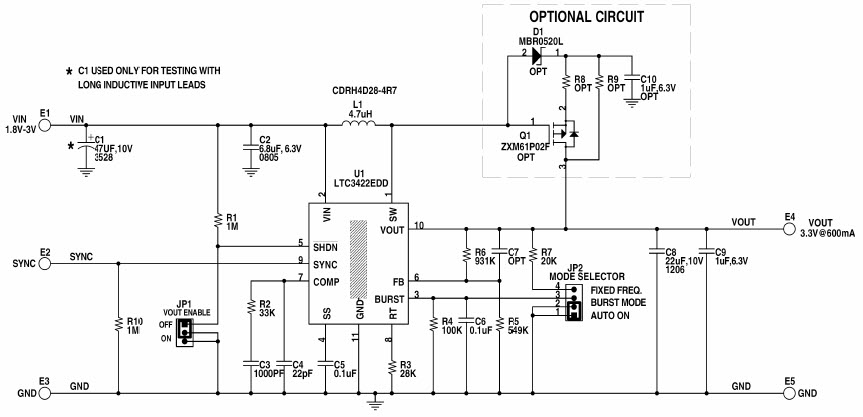

演示電路 DC860A 是一款采用 LTC3422EDD 的 1.5A、1MHz 同步升壓轉換器。它可在 1.8 至 3V 輸入電壓下以 600mA 電流產生 3.3V 電壓。 LTC3422 是一款高效率、電流模式、固定頻率、升壓 DC/DC 轉換器，具有真正的輸出斷接和浪涌電流限制。該器件包括一個 0.20W N 溝道 MOSFET 開關和一個 0.24 歐姆 P 溝道 MOSFET 同步整流器

說明

Demonstration circuit DC860A is a 1.5A, 1MHz Synchronous Boost Converter featuring the LTC3422EDD. It produces 3.3V at 600mA from 1.8 to 3Vin. The LTC3422 is a high efficiency, current mode, fixed frequency, step up DC/DC converter with true output disconnect and inrush current limiting. The device includes a 0.20W N-channel MOSFET switch and a 0.24ohm P-channel MOSFET synchronous rectifier

主要特色

Conversion Type

DC to DC
Input Voltage

1.8 to 3 V
Output Voltage

3.3 V
Output Current

0.6 A
Topology

Boost

參考設計下載

相關文檔

dc860a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3422EDD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.5V to 4.5V Synchronous Step Up Single-Out 2.25V to 5.25V 1A Automotive 10-Pin DFN EP Tube	點擊下載
LTC3422EDD#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.5V to 4.5V Synchronous Step Up Single-Out 2.25V to 5.25V 1A Automotive 10-Pin DFN EP T/R	點擊下載
LTC3422EDD	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.5V to 4.5V Synchronous Step Up Single-Out 2.25V to 5.25V 1A Automotive 10-Pin DFN EP	點擊下載
