使用 Analog Devices 的 LTC3873ETS8-5 的參考設計

LTC3873ETS8-5 高效 5V 輸入、12V 輸出升壓轉換器的典型應用電路

設計簡介

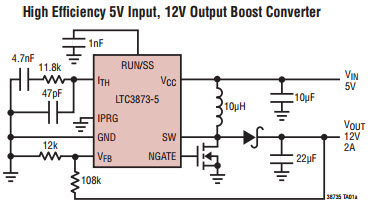

LTC3873ETS8-5 高效率 5V 輸入、12V 輸出升壓轉換器的典型應用電路。 LTC3873-5 是一款適用于升壓、反激式或 SEPIC DC/DC 轉換器的恒定頻率電流模式控制器，旨在為高輸入和輸出電壓轉換器應用驅動 N 溝道 MOSFET

說明

Typical Application Circuit for LTC3873ETS8-5 High Efficiency 5V Input, 12V Output Boost Converter. The LTC3873-5 is a constant frequency current mode controller for boost, flyback or SEPIC DC/DC converters designed to drive an N-channel MOSFET for high input and output voltage converter applications

主要特色

Conversion Type

DC to DC
Input Voltage

5 V
Output Voltage

12 V
Output Current

2 A
Topology

Boost
