輸出電壓大于 0.4V 的典型串聯連接

使用 Analog Devices 的 LT6650 的參考設計

設計簡介

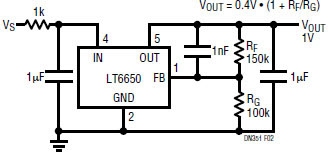

使用添加的反饋組件開發高于 0.4V 的參考電壓的典型連接。該配置可提供比所用電源電位低高達 0.35V 的可編程參考電壓，基于 LT6650 運算放大器的壓差

說明

Typical connections for developing a reference voltage above 0.4V with the added feedback components. This configuration provides programmable reference voltages anywhere up to 0.35V below the supply potential used, the dropout voltage Based LT6650 Op-Amp

主要特色

Reference Voltage

1 V

相關文檔

61dn351f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT6650HS5#PBF	Voltage References	V-Ref Precision 0.4V 0.2mA Automotive 5-Pin TSOT-23 T/R	點擊下載
LT6650HS5#TRMPBF	Voltage References	V-Ref Precision 0.4V 0.2mA Automotive 5-Pin TSOT-23 T/R	點擊下載
LT6650CS5#PBF	Voltage References	V-Ref Precision 0.4V 0.2mA 5-Pin TSOT-23 T/R	點擊下載
LT6650IS5#PBF	Voltage References	V-Ref Precision 0.4V 0.2mA Automotive 5-Pin TSOT-23 T/R	點擊下載
LT6650HS5#TRPBF	Voltage References	V-Ref Precision 0.4V 0.2mA Automotive 5-Pin TSOT-23 T/R	點擊下載
LT6650IS5	Voltage References	V-Ref Precision 0.4V 0.2mA 5-Pin TSOT-23	點擊下載
LT6650CS5#TRM	Voltage References	V-Ref Precision 0.4V 0.2mA 5-Pin TSOT-23 T/R	點擊下載
LT6650CS5#TRPBF	Voltage References	V-Ref Precision 0.4V 0.2mA 5-Pin TSOT-23 T/R	點擊下載
LT6650IS5#TRPBF	Voltage References	V-Ref Precision 0.4V 0.2mA Automotive 5-Pin TSOT-23 T/R	點擊下載
LT6650HS5#TRM	Voltage References	V-Ref Precision 0.4V 0.2mA 5-Pin TSOT-23 T/R	點擊下載
LT6650CS5#TRMPBF	Voltage References	V-Ref Precision 0.4V 0.2mA 5-Pin TSOT-23 T/R	點擊下載
LT6650IS5#TRM	Voltage References	V-Ref Precision 0.4V 0.2mA 5-Pin TSOT-23 T/R	點擊下載
