LT1776，從單電源產生雙路輸出電壓

使用 Analog Devices 的 LT1776 的參考設計


設計簡介

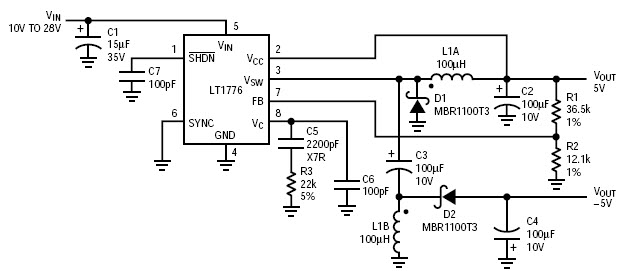

該電路展示了一種使用 LT1776 和其他一些現成組件從單個 10V 至 28V 電源生成 5V 和 5V 電壓的經濟高效方法

說明

  • Circuit shows a cost effective way to generate 5V and 5V from a single 10V to 28V supply using the LT1776 and a few other off-the-shelf components

主要特色

  • Conversion Type
    DC to DC
  • Input Voltage
    10 to 28 V
  • Output Voltage
    -5|5 V
  • Output Current
    0.5@-5V|0.5@5V A
  • Topology
    Buck
參考設計圖片
×
相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。


相關器件
器件 類型 描述 數據手冊
LT1776CN8 DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.4V to 40V Step Down Single-Out 1.24V to 34V 0.7A Automotive 8-Pin PDIP N 點擊下載
LT1776IN8#PBF DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.4V to 40V Step Down Single-Out 1.24V to 34V 0.7A Automotive 8-Pin PDIP N Tube 點擊下載
LT1776CS8#TRPBF DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.4V to 40V Step Down Single-Out 1.24V to 34V 0.7A Automotive 8-Pin SOIC N T/R 點擊下載
LT1776IS8#PBF DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.4V to 40V Step Down Single-Out 1.24V to 34V 0.7A Automotive 8-Pin SOIC N Tube 點擊下載
LT1776CS8 DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.4V to 40V Step Down Single-Out 1.24V to 34V 0.7A Automotive 8-Pin SOIC N 點擊下載
LT1776IN8 DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.4V to 40V Step Down Single-Out 1.24V to 34V 0.7A Automotive 8-Pin PDIP N 點擊下載
LT1776IS8 DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.4V to 40V Step Down Single-Out 1.24V to 34V 0.7A Automotive 8-Pin SOIC N 點擊下載
LT1776CS8#PBF DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.4V to 40V Step Down Single-Out 1.24V to 34V 0.7A Automotive 8-Pin SOIC N Tube 點擊下載
LT1776IS8#TR DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.4V to 40V Step Down Single-Out 1.24V to 34V 0.7A Automotive 8-Pin SOIC N T/R 點擊下載
LT1776CN8#PBF DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.4V to 40V Step Down Single-Out 1.24V to 34V 0.7A Automotive 8-Pin PDIP N Tube 點擊下載
LT1776CS8#TR DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.4V to 40V Step Down Single-Out 1.24V to 34V 0.7A Automotive 8-Pin SOIC N T/R 點擊下載
LT1776IS8#TRPBF DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.4V to 40V Step Down Single-Out 1.24V to 34V 0.7A Automotive 8-Pin SOIC N T/R 點擊下載
