LTC1420 模數轉換器進行頻率轉換

使用 Analog Devices 的 LTC1420 的參考設計

設計簡介

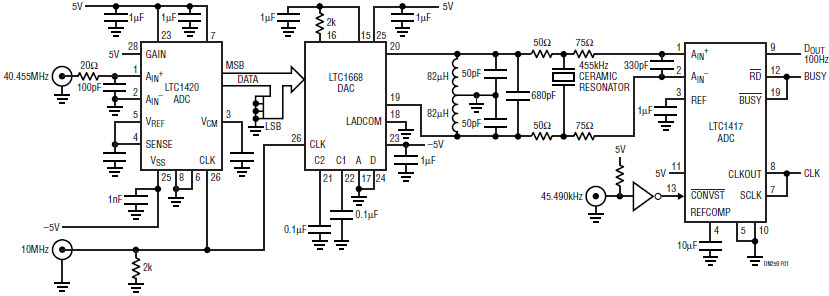

使用 LTC1420 ADC 和 LTC1668 DAC 在 40MHz 采樣下執行 2 級頻率轉換至 100Hz。 10Msps LTC1420 將 40.455MHz 輸入信號轉換為 455kHz 輸出信號。當使用高速 DAC 再現 455kHz 信號時，后續的模擬帶通濾波器幾乎不會增加成本或功耗

說明

Under sampling 40MHz Performs 2-Stage Frequency Translation to 100Hz Using LTC1420 ADC and LTC1668 DAC. The 10Msps LTC1420 translates the 40.455MHz input signal to 455kHz at its output. When a high speed DAC is used to reproduce the 455kHz signal, a subsequent analog bandpass filter adds little cost or power dissipation

主要特色

ADC Resolution

12 Bit
DAC Resolution

16 Bit
DAC Number of Channels

1

相關文檔

216dn259f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1668IG#TRPBF	Digital to Analog Converters - DACs	DAC 1-CH Segment 16-bit Automotive 28-Pin SSOP T/R	點擊下載
LTC1417CGN	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 400ksps 14-bit Serial 16-Pin SSOP N	點擊下載
LTC1417AIGN#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 400ksps 14-bit Serial 16-Pin SSOP N Tube	點擊下載
LTC1668CG#PBF	Digital to Analog Converters - DACs	DAC 1-CH Segment 16-bit Automotive 28-Pin SSOP Tube	點擊下載
LTC1417CGN#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 400ksps 14-bit Serial 16-Pin SSOP N Tube	點擊下載
LTC1417ACGN#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 400ksps 14-bit Serial 16-Pin SSOP N Tube	點擊下載
LTC1417IGN	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 400ksps 14-bit Serial 16-Pin SSOP N	點擊下載
LTC1668IG#PBF	Digital to Analog Converters - DACs	DAC 1-CH Segment 16-bit Automotive 28-Pin SSOP Tube	點擊下載
LTC1417AIGN	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 400ksps 14-bit Serial 16-Pin SSOP N	點擊下載
LTC1417IGN#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 400ksps 14-bit Serial 16-Pin SSOP N Tube	點擊下載
LTC1668CG#TRPBF	Digital to Analog Converters - DACs	DAC 1-CH Segment 16-bit Automotive 28-Pin SSOP T/R	點擊下載
LTC1668IG#TR	Digital to Analog Converters - DACs	DAC 1-CH Segment 16-bit Automotive 28-Pin SSOP T/R	點擊下載
