用于工業控制的 16 位 1 通道 DAC

使用 Analog Devices 的 AD5662 的參考設計

設計簡介

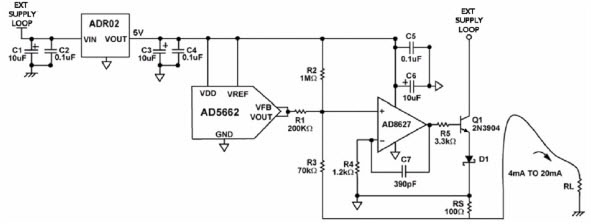

該電路使用 AD5662 nanoDAC 作為控制器，提供 4 至 20mA 的可編程輸出電流。輸出電流與數字代碼成正比。 AD8627 調節 DAC 輸出電流以滿足其同相節點的電流求和

Circuit provides a programmable output current of 4 to 20mA using AD5662 nanoDAC as a controller. output current is directly proportional to digital code. AD8627 regulates DACs output current to satisfy current summation at its non-inverting node

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADR02BRZ	Voltage References	V-Ref Precision 5V 10mA 8-Pin SOIC N Tube	點擊下載
AD8627AKS-REEL	Op Amps	Op Amp Single Low Power Amplifier R-R O/P ±13V/26V Automotive 5-Pin SC-70 T/R	點擊下載
ADR02BUJZ-REEL7	Voltage References	V-Ref Precision 5V 10mA 5-Pin TSOT T/R	點擊下載
AD8627AKSZ-REEL	Op Amps	Op Amp Single Low Power Amplifier R-R O/P ±13V/26V Automotive 5-Pin SC-70 T/R	點擊下載
ADR02ACHIPS	Voltage References	V-Ref Precision 5V 10mA Die Tray	點擊下載
AD8627AKSZ-REEL7	Op Amps	Op Amp Single Low Power Amplifier R-R O/P ±13V/26V Automotive 5-Pin SC-70 T/R	點擊下載
AD8627ARZ-REEL7	Op Amps	Op Amp Single Low Power Amplifier R-R O/P ±13V/26V Automotive 8-Pin SOIC N T/R	點擊下載
ADR02ARZ-REEL7	Voltage References	V-Ref Precision 5V 10mA 8-Pin SOIC N T/R	點擊下載
AD8627ARZ	Op Amps	Op Amp Single Low Power Amplifier R-R O/P ±13V/26V Automotive 8-Pin SOIC N Tube	點擊下載
ADR02ARZ	Voltage References	V-Ref Precision 5V 10mA 8-Pin SOIC N Tube	點擊下載
ADR02AUJZ-REEL7	Voltage References	V-Ref Precision 5V 10mA 5-Pin TSOT T/R	點擊下載
ADR02WARZ-REEL	Voltage References	V-Ref Precision 5V 10mA Automotive 8-Pin SOIC N T/R	點擊下載
