具有峰值電流軟啟動、小尺寸的 LTC3642EMS8E、3.3V、50mA 穩壓器的典型應用電路

使用 Analog Devices 的 LTC3642EMS8E 的參考設計

設計簡介

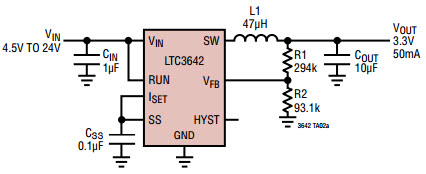

LTC3642EMS8E、具有峰值電流軟啟動功能的 3.3V、50mA 穩壓器的典型應用電路，小尺寸。 LTC3642 是一款高效率、高電壓降壓 DC/DC 轉換器，具有內部高側和同步電源開關，空載時僅吸收 12uA 典型 DC 電源電流，同時保持輸出電壓調節

說明

Typical Application Circuit for LTC3642EMS8E, 3.3V, 50mA Regulator with Peak Current Soft-Start, Small Size. The LTC3642 is a high efficiency, high voltage step-down DC/DC converter with internal high side and synchronous power switches that draws only 12uA typical DC supply current at no load while maintaining output voltage regulation

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 24 V
Output Voltage

3.3 V
Output Current

0.05 A
Topology

Buck
