LTC3407EMSE-2、2.5V/1.8V、800mA 降壓型穩壓器的典型應用電路

使用 Analog Devices 的 LTC3407EMSE-2 的參考設計

設計簡介

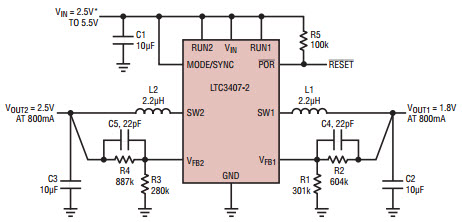

LTC3407EMSE-2、2.5V/1.8V（800mA 降壓穩壓器）的典型應用電路。 LTC3407-2 是一款雙路恒頻同步降壓 DC/DC 轉換器。它適用于低功耗應用，工作輸入電壓范圍為 2.5V 至 5.5V，并具有恒定的 2.25MHz 開關頻率，允許使用纖巧、低成本的電容器和電感器

說明

Typical Application Circuit for LTC3407EMSE-2, 2.5V/1.8V at 800mA Step-Down Regulator. The LTC3407-2 is a dual, constant-frequency, synchronous step down DC/DC converter. Intended for low power applications, it operates from 2.5V to 5.5V input voltage range and has a constant 2.25MHz switching frequency, allowing the use of tiny, low cost capacitors and inductors

主要特色

Conversion Type

DC to DC
Input Voltage

2.5 to 5.5 V
Output Voltage

1.8|2.5 V
Output Current

0.8 A
Efficiency

95 %
Topology

Buck
