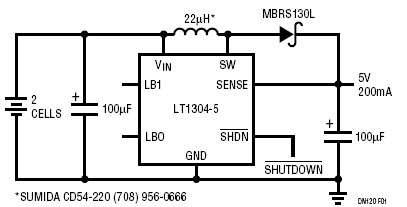

LT1304-5、2 節電池至 5V/200mA 升壓轉換器僅需要四個外部部件

使用 Analog Devices 的 LT1304 的參考設計

設計簡介

電路顯示 LT1304-5 是一款具有固定輸出器件的升壓轉換器，無需外部電壓設置電阻器，從而減少了元件數量

說明

Circuit shows LT1304-5 is a Boost Converter with fixed output device eliminates the need for external voltage setting resistors, lowering component count

主要特色

Conversion Type

DC to DC
Input Voltage

1.5 V
Output Voltage

5 V
Output Current

0.2 A
Efficiency

85 %
Topology

Boost

相關文檔

269dn120f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1304CS8-5	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 1.5V to 8V Step Up Single-Out 5V 1.2A 8-Pin SOIC N	點擊下載
LT1304CS8-5#TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 1.5V to 8V Step Up Single-Out 5V 1.2A 8-Pin SOIC N T/R	點擊下載
LT1304CS8-5#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 1.5V to 8V Step Up Single-Out 5V 1.2A 8-Pin SOIC N T/R	點擊下載
LT1304CS8#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 1.5V to 8V Step Up Single-Out 25V 1.2A 8-Pin SOIC N T/R	點擊下載
LT1304CS8	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 1.5V to 8V Step Up Single-Out 25V 1.2A 8-Pin SOIC N	點擊下載
LT1304CS8-5#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 1.5V to 8V Step Up Single-Out 5V 1.2A 8-Pin SOIC N Tube	點擊下載
LT1304CS8-3.3#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 1.5V to 8V Step Up Single-Out 3.3V 1.2A 8-Pin SOIC N Tube	點擊下載
LT1304CS8#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 1.5V to 8V Step Up Single-Out 25V 1.2A 8-Pin SOIC N Tube	點擊下載
LT1304CS8-3.3#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 1.5V to 8V Step Up Single-Out 3.3V 1.2A 8-Pin SOIC N T/R	點擊下載
